系统内存指南
PowerEdge 系统支持 DDR4 寄存式 DIMM (RDIMM)、低负载 DIMM (LRDIMM) 和非易失性 DIMM (NVDIMM-N) 以及英特尔傲腾永久性内存 (PMem)。系统内存保存由处理器执行的指令。

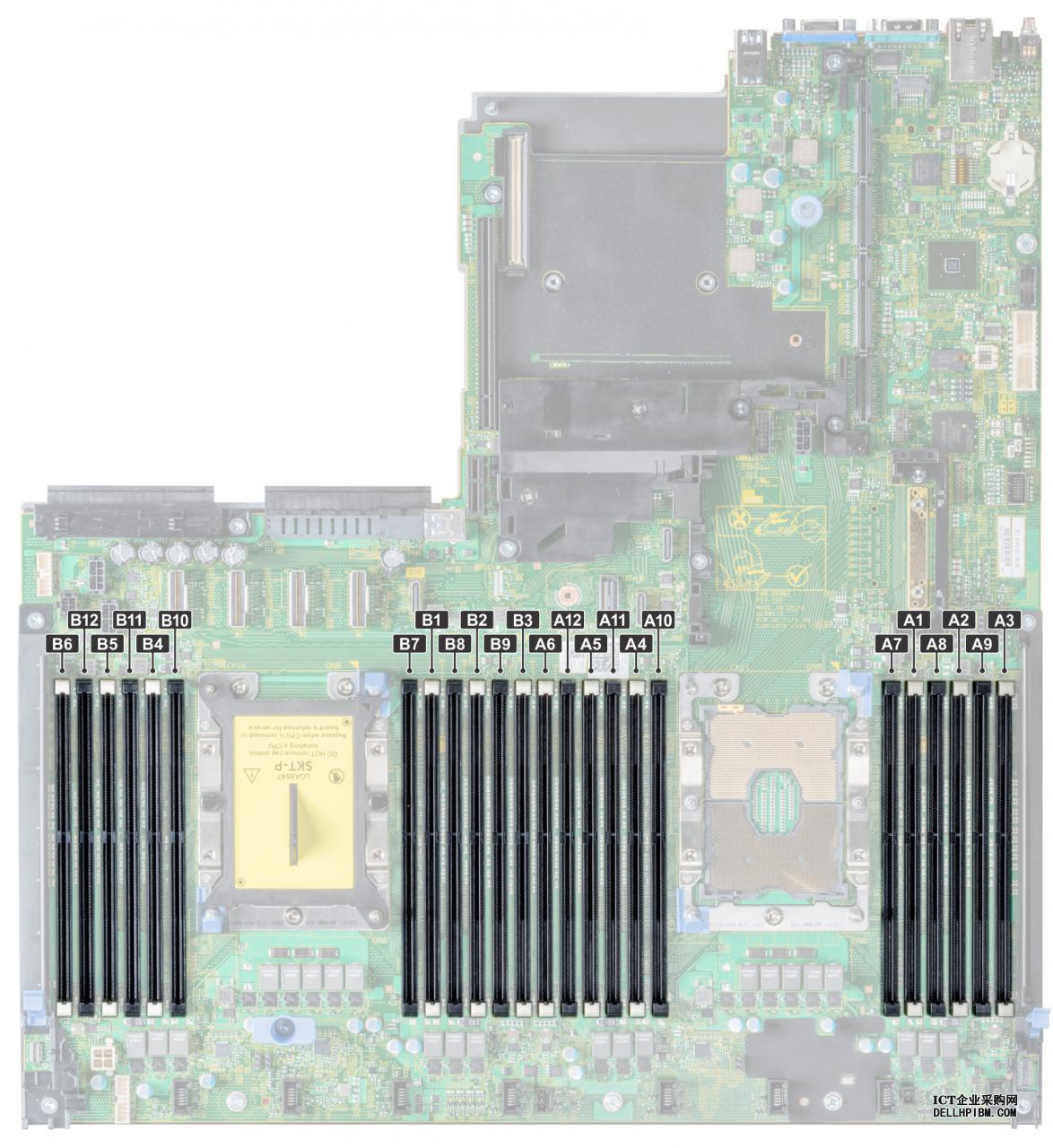

系统包含 24 个内存插槽，分为两组（每组 12 个），每个处理器一组。每组的 12 个插槽分入六个通道。每个处理器均分配有六个内存通道。在每个通道中，第一个插槽的释放卡舌标为白色，第二个插槽的标为黑色。
内存通道按如下方式组织：
| 处理器 | 通道 0 | 通道 1 | 通道 2 | 通道 3 | 通道 4 | 通道 5 |
|---|---|---|---|---|---|---|
| 处理器 1 | 插槽 A1 和 A7 | 插槽 A2 和 A8 | 插槽 A3 和 A9 | 插槽 A4 和 A10 | 插槽 A5 和 A11 | 插槽 A6 和 A12 |
| 处理器 2 | 插槽 B1 和 B7 | 插槽 B2 和 B8 | 插槽 B3 和 B9 | 插槽 B4 和 B10 | 插槽 B5 和 B11 | 插槽 B6 和 B12 |
一般内存模块安装原则
为确保获得最佳系统性能，请在配置系统内存时遵守以下一般原则。如果系统的内存配置无法查看这些原则，系统可能无法引导、在内存配置期间停止响应，或者可能在降低内存的情况下运行。
内存总线可能以频率 2933 MT/s、2666 MT/s、2400 MT/s 或 2133 MT/s 运行，具体取决于以下因素：
- 所选的系统配置文件(例如,性能优化,或自定义[高速运转可以运行或更低])
- 处理器支持的最大 DIMM 速度。对于 2933 MT/s 的内存频率，支持每个通道一个 DIMM。
- 处理器支持的最大 DIMM 速度。
- 支持的最大 DIMM 速度
注: MT/s 表示 DIMM 速度 (MegaTransfers/s)。
此系统支持灵活内存配置，使系统能够在任何有效的芯片组结构配置中配置和运行。建议您遵循以下原则，以安装内存模块：
- 所有 DIMM 都必须是 DDR4。
- RDIMM 和 LRDIMM 不得混用。
- NVDIMM 和 LRDIMM 不得混用。
- NVDIMM 和 RDIMM 可以混用。
- 64 GB LRDIMMS 是 DDP (Dual Die Package) LRDIMM，不得与属于 TSV (Through Silicon Via/3DS) LRDIMM 的 128 GB LRDIMM 混用。
- 基于 x4 和 x8 DRAM 的内存模块可以混用。
- 无论列数是多少，每个通道可以填充多达两个 RDIMM。
- 无论列数是多少，每个通道可以填充多达两个 LRDIMM。
- 无论列数是多少，每个通道最多可以填充两列不同的 DIMM。
- 如果安装不同速度的内存模块，它们将以最低安装内存模块速度运行。
- 仅在安装处理器时填充内存模块插槽。
- 对于单处理器系统，插槽 A1 至 A12 可用。
- 对于双处理器系统，插槽 A1 至 A12 和插槽 B1 至 B12 可用。
- 首先填充所有带白色释放卡舌的插槽，然后填充带黑色释放卡舌的插槽。
- 当混合使用具有不同容量的内存模块时，首先用具有最高容量的内存模块填充插槽。
注: 例如，如果要混用 16 GB 和 8 GB 内存模块，则用 16 GB 内存模块填充具有白色释放卡舌的插槽，再用 8 GB 内存模块填充具有黑色释放卡舌的插槽。
- 只要遵循其他内存填充规则，则不同容量的内存模块可以混用。
注: 例如，8 GB 和 16 GB 内存模块可以混用。
- 在双处理器配置中，每个处理器的内存配置必须相同。
注: 例如，如果填充处理器 1 的插槽 A1，则填充处理器 2 的插槽 B1，以此类推。
- 不支持在同一个系统中混合使用两个以上的内存模块容量。
- 不平衡的内存配置将会导致丢失性能，因此，始终使用完全相同的 DIMM 采用相同方式填充内存通道以获得最佳性能。
- 每个处理器一次填充六个完全相同的内存模块（每个通道一个 DIMM）以最大化性能。
DIMM 填充更新为性能优化模式，并且每个处理器的数量为 4 和 8 个 DIMM。
- 每个处理器的 DIMM 数量为 4 时，填充插槽 1、2、4、5。
- 每个处理器的 DIMM 数量为 8 时，填充插槽 1、2、4、5、7、8、10、11。
NVDIMM-N 内存模块安装原则
建议您遵循以下原则，以安装 NVDIMM-N 内存模块：
- 每个系统支持带有 1、2、4、6 或 12 个 NVDIMM-N 的内存配置。
- 受支持的配置具有双处理器以及最少 12 个 RDIMM。
- 系统中可安装最多 12 个 NVDIMM-N。
- NVDIMM-N 或 RDIMM 不得与 LRDIMM 混用。
- DDR4 NVDIMM-N 只可以填充在处理器 1 和 2 上的黑色释放卡舌上。
- 对于带有四处理器的系统，填充在处理器 3 和 4 上的 RDIMM 数量必须与填充在处理器 1 和 2 上的 RDIMM 数量相同。
- 配置 3、6、9 和 12 上的所有插槽都可以使用，但系统中最多可以安装 12 个 NVDIMM-N。
注: NVDIMM-N 内存插槽不能热插拔。
有关受支持的 NVDIMM-N 配置的更多信息，请参阅《NVDIMM-N 用户指南》。
| 配置 | 说明 | 内存填充规则 | |
|---|---|---|---|
| RDIMM | NVDIMM-N | ||
| 配置 1 | 12x 16 GB RDIMM、1x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} |
处理器 1 {A7} |
| 配置 2 | 12x 32 GB RDIMM、1x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7} |
| 配置 3 | 23x 32 GB RDIMM、1x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} |
处理器 2 {B12} |
| 配置 4 | 12x 16 GB RDIMM、2x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7}
处理器 2 {B7} |
| 配置 5 | 12x 32 GB RDIMM、2x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7}
处理器 2 {B7} |
| 配置 6 | 22x 32 GB RDIMM、2x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} |
处理器 1 {A12}
处理器 2 {B12} |
| 配置 7 | 12x 16 GB RDIMM、4x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, A8}
处理器 2 {B7, B8} |
| 配置 8 | 22x 32 GB RDIMM、4x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, A8}
处理器 2 {B7, B8} |
| 配置 9 | 20x 32 GB RDIMM、4x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10} |
处理器 1 {A11, 12}
处理器 2 {B11, 12} |
| 配置 10 | 12x 16 GB RDIMM、6x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, 8, 9}
处理器 2 {B7, 8, 9} |
| 配置 11 | 12x 32 GB RDIMM、6x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, 8, 9}
处理器 2 {B7, 8, 9} |
| 配置 12 | 18x 32 GB RDIMM、6x NVDIMM-N | 处理器 1 {1, 2, 3, 4, 5, 6, 7, 8, 9} 处理器 2 {1, 2, 3, 4, 5, 6, 7, 8, 9} |
处理器 1 {A10, 11, 12}
处理器 2 {B10, 11, 12} |
| 配置 13 | 12x 16 GB RDIMM、12x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, 8, 9, 10, 11, 12}
处理器 2 {B7, 8, 9, 10, 11, 12} |
| 配置 14 | 12x 32 GB RDIMM、12x NVDIMM-N | 所有 12x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7, 8, 9, 10, 11, 12}
处理器 2 {B7, 8, 9, 10, 11, 12} |
| 配置 | 说明 | 内存填充规则 | |
|---|---|---|---|
| RDIMM | NVDIMM-N | ||
| 配置 1 | 24x 16 GB RDIMM、1x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7} |
| 配置 2 | 24 个 32 GB RDIMM、1 个 NVDIMM-N | 所有 24x RDIMM 配置相同。请参阅配置 1。 | 处理器 1 {A7} |
| 配置 3 | 47x 32 GB RDIMM、1x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} 处理器 3 {C1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 4 {D1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} |
处理器 2 {B12} |
| 配置 4 | 24x 16 GB RDIMM、2x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7} 处理器 2 {B7} |
| 配置 5 | 24x 32 GB RDIMM、2x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7} 处理器 2 {B7} |
| 配置 6 | 46x 32 GB RDIMM、2x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11} 处理器 3 {C1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 4 {D1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} |
处理器 1 {A12} 处理器 2 {B12} |
| 配置 7 | 24x 16 GB RDIMM、4x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7,8} 处理器 2 {B7,8} |
| 配置 8 | 24x 32 GB RDIMM、4x NVDIMM | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7,8} 处理器 2 {B7,8} |
| 配置 9 | 44x 32 GB RDIMM、4x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9, 10} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9, 10} 处理器 3 {C1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 4 {D1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} |
处理器 1 {A11, 12} 处理器 2 {B11, 12} |
| 配置 10 | 24x 16 GB RDIMM、6x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7, 8, 9} 处理器 2 {B7, 8, 9} |
| 配置 11 | 24x 32 GB RDIMM、6x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7, 8, 9} 处理器 2 {B7, 8, 9} |
| 配置 12 | 42x 32 GB RDIMM、6x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6, 7, 8, 9} 处理器 2 {B1, 2, 3, 4, 5, 6, 7, 8, 9} 处理器 3 {C1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 4 {D1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} |
处理器 1 {A10,11,12} 处理器 2 {B10, 11, 12} |
| 配置 13 | 24x 16 GB RDIMM、12x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7, 8, 9, 10, 11, 12} 处理器 2 {B7, 8, 9, 10, 11, 12} |
| 配置 14 | 24x 32 GB RDIMM、12x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6} 处理器 4 {D1, 2, 3, 4, 5, 6} |
处理器 1 {A7, 8, 9, 10, 11, 12} 处理器 2 {B7, 8, 9, 10, 11, 12} |
| 配置 15 | 36x 32 GB RDIMM、12x NVDIMM-N | 处理器 1 {A1, 2, 3, 4, 5, 6} 处理器 2 {B1, 2, 3, 4, 5, 6} 处理器 3 {C1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} 处理器 4 {D1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12} |
处理器 1 {A7, 8, 9, 10, 11, 12} 处理器 2 {B7, 8, 9, 10, 11, 12} |
