系统的前视图

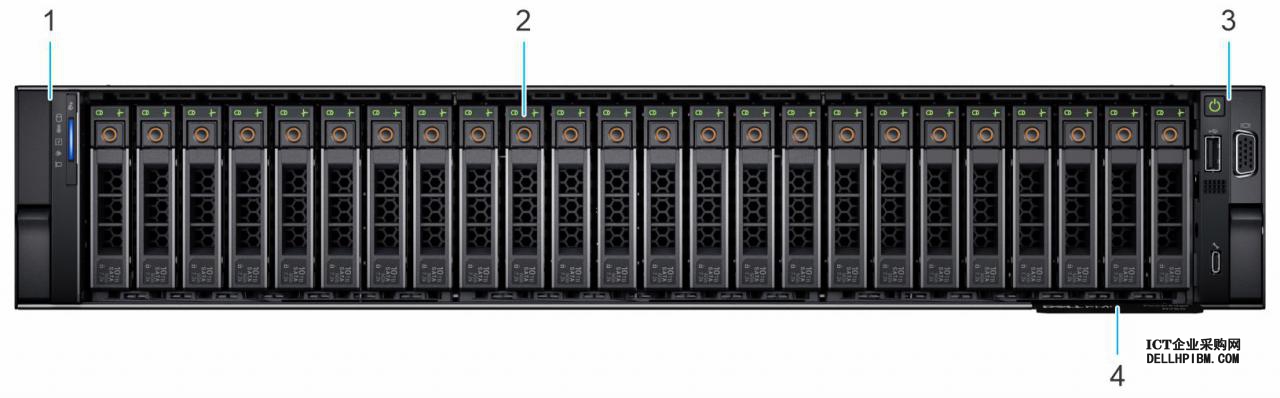

图 1. 24 x 2.5 英寸驱动器系统的前视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明
图 2. 16 x 2.5 英寸驱动器系统的前视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明

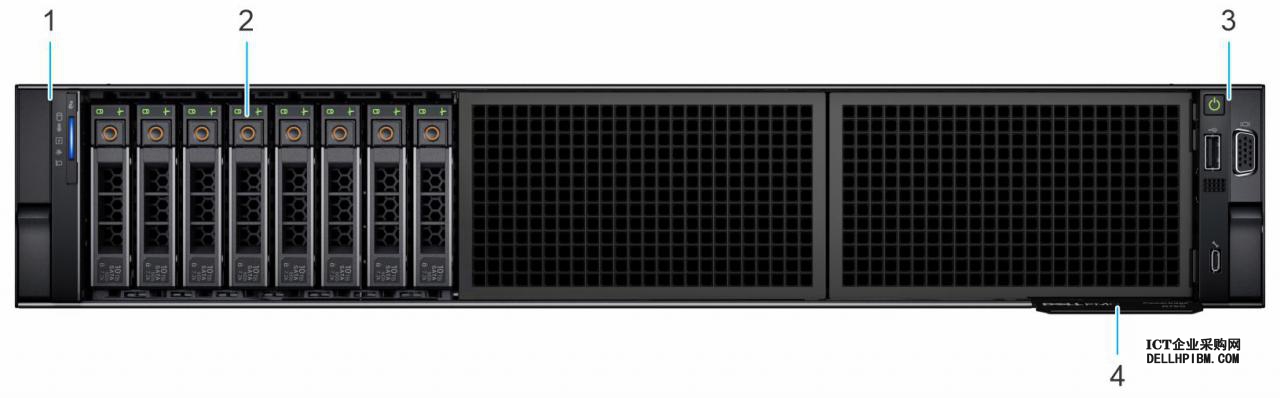

图 3. 8 x 2.5 英寸驱动器系统的前视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明

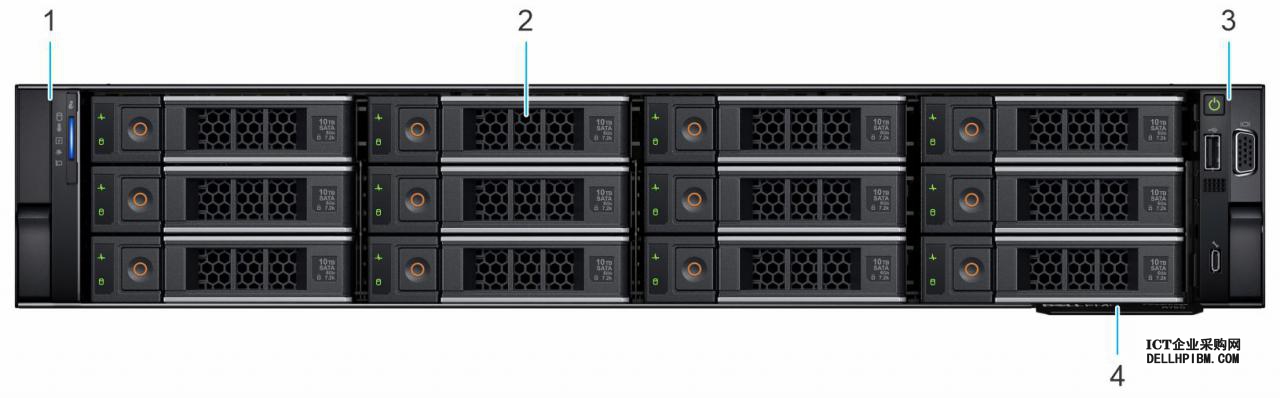

图 4. 12 x 3.5 英寸驱动器系统的前视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统正面上的可用功能
项目 端口、面板和插槽 图标 说明
1 左侧控制面板 不适用 包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。

注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
  • 状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。
  • Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 Integrated Dell Remote Access Controller 用户指南，网址：https://www.dell.com/idracmanuals
2 驱动器 不适用 允许您安装系统支持的驱动器。
3 右侧控制面板 不适用 包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
4 信息标签 不适用 信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。

系统的后视图

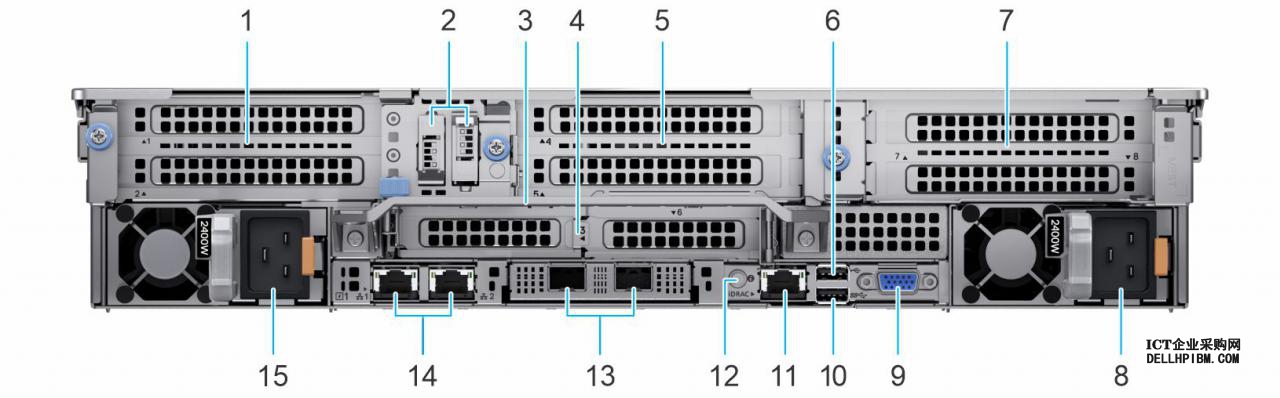

图 1. 系统的后视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统的后视图
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡提升板 1（插槽 1 和插槽 2） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
2 BOSS S2 模块（可选） 不适用 此插槽支持 BOSS S2 模块。
3 背面手柄 不适用 用于提起系统。
4 PCIe 扩展卡提升板 2（插槽 3 和插槽 6） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
5 PCIe 扩展卡提升板 3（插槽 4 和插槽 5） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
6 USB 2.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 2.0。
7 PCIe 扩展卡提升板 4（插槽 7 和插槽 8） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
8 电源装置 (PSU 2) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品说明文件页面上的《PowerEdgeR750 技术规格》。
9 VGA 端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 VGA 的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
10 USB 3.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 3.0。
11 iDRAC 专用端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅 www.dell.com/poweredgemanuals 上提供的《iDRAC User’s Guide》。
12 系统识别按钮 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 按下系统 ID 按钮：

  • 可定位机架中的特定系统。
  • 可开启或关闭系统 ID。

要重设 iDRAC，请按住该按钮并保持 16 秒以上。

注:

  • 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。
  • 如果系统在开机自检过程中停止响应，则按住系统 ID 按钮（五秒以上）可进入 BIOS 进程模式。
13 OCP NIC 端口（可选） 不适用 此端口支持 OCP 3.0。NIC 端口集成在连接到系统板的 OCP 卡上。
14 NIC 端口（1、2） Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 NIC 端口嵌入在连接到系统板的 LOM 卡上。
15 电源装置 (PSU 1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。

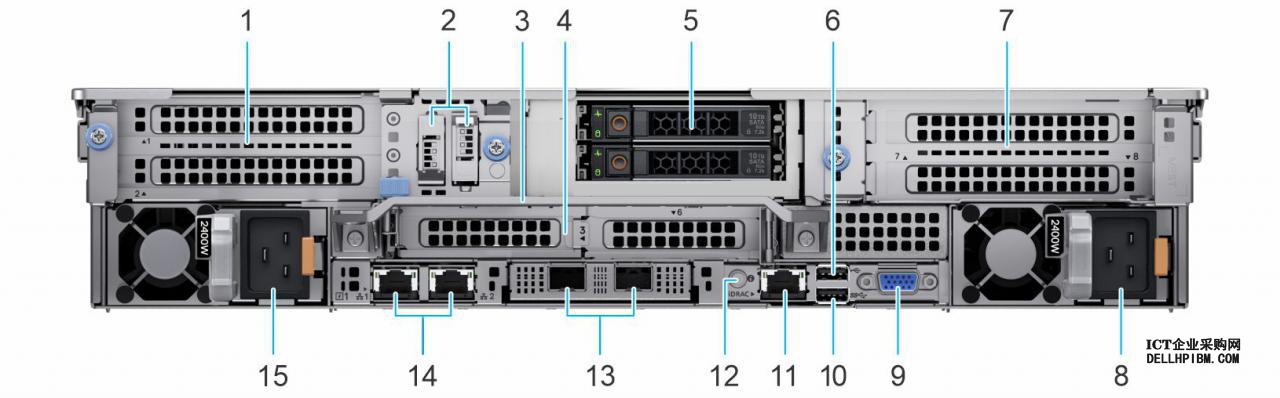

图 2. 带有 2 x 2.5 英寸背面驱动器模块的系统的背面视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明
表 2. 带有 2 x 2.5 英寸背面驱动器模块的系统的背面视图
项目 端口、面板或插槽 图标 说明
1 PCIe 扩展卡提升板 1（插槽 1 和插槽 2） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
2 BOSS S2 模块（可选） 不适用 此插槽支持 BOSS S2 模块。
3 背面手柄 不适用 用于提起系统。
4 PCIe 扩展卡提升板 2（插槽 3 和插槽 6） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
5 背面驱动器模块 不适用 允许您安装系统支持的驱动器。有关驱动器的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
6 USB 2.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 2.0。
7 PCIe 扩展卡提升板 4（插槽 7 和插槽 8） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
8 电源装置 (PSU 2) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品说明文件页面上的《PowerEdgeR750 技术规格》。
9 VGA 端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 VGA 的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
10 USB 3.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 3.0。
11 iDRAC 专用端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅 www.dell.com/poweredgemanuals 上提供的《iDRAC User’s Guide》。
12 系统识别按钮 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 按下系统 ID 按钮：

  • 可定位机架中的特定系统。
  • 可开启或关闭系统 ID。

要重设 iDRAC，请按住该按钮并保持 16 秒以上。

注:

  • 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。
  • 如果系统在开机自检过程中停止响应，则按住系统 ID 按钮（五秒以上）可进入 BIOS 进程模式。
13 OCP NIC 端口（可选） 不适用 此端口支持 OCP 3.0。NIC 端口集成在连接到系统板的 OCP 卡上。
14 NIC 端口（1、2） Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 NIC 端口嵌入在连接到系统板的 LOM 卡上。
15 电源装置 (PSU 1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。

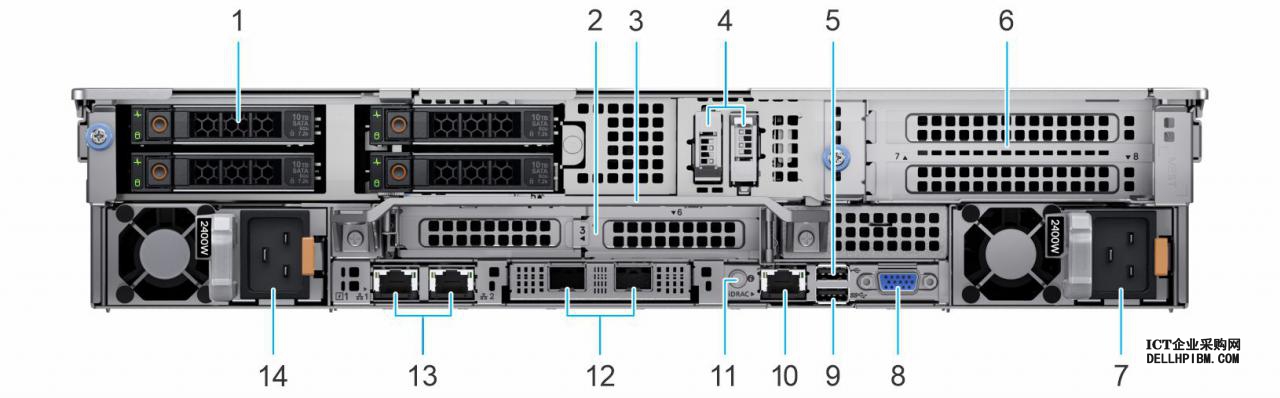

图 3. 带有 4 x 2.5 英寸背面驱动器模块的系统的背面视图
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明
表 3. 带有 4 x 2.5 英寸背面驱动器模块的系统的背面视图
项目 端口、面板或插槽 图标 说明
1 背面驱动器模块 不适用 允许您安装系统支持的驱动器。有关驱动器的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
2 PCIe 扩展卡提升板 2（插槽 3 和插槽 6） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
3 背面手柄 不适用 用于提起系统。
4 BOSS S2 模块（可选） 不适用 此插槽支持 BOSS S2 模块。
5 USB 2.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 2.0。
6 PCIe 扩展卡提升板 4（插槽 7 和插槽 8） 不适用 扩展卡提升板允许您连接 PCI Express 扩展卡。有关您的系统支持的扩展卡的更多信息，请参阅扩展卡原则部分。
7 电源装置 (PSU 2) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品说明文件页面上的《PowerEdgeR750 技术规格》。
8 VGA 端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 VGA 的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
9 USB 3.0 端口 (1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 此端口兼容 USB 3.0。
10 iDRAC 专用端口 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅 www.dell.com/poweredgemanuals 上提供的《iDRAC User’s Guide》。
11 系统识别按钮 Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 按下系统 ID 按钮：

  • 可定位机架中的特定系统。
  • 可开启或关闭系统 ID。

要重设 iDRAC，请按住该按钮并保持 16 秒以上。

注:

  • 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。
  • 如果系统在开机自检过程中停止响应，则按住系统 ID 按钮（五秒以上）可进入 BIOS 进程模式。
12 OCP NIC 端口（可选） 不适用 此端口支持 OCP 3.0。NIC 端口集成在连接到系统板的 OCP 卡上。
13 NIC 端口（1、2） Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 NIC 端口嵌入在连接到系统板的 LOM 卡上。
14 电源装置 (PSU 1) Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明 有关 PSU 配置的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。
注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR750 技术规格》。

系统内部

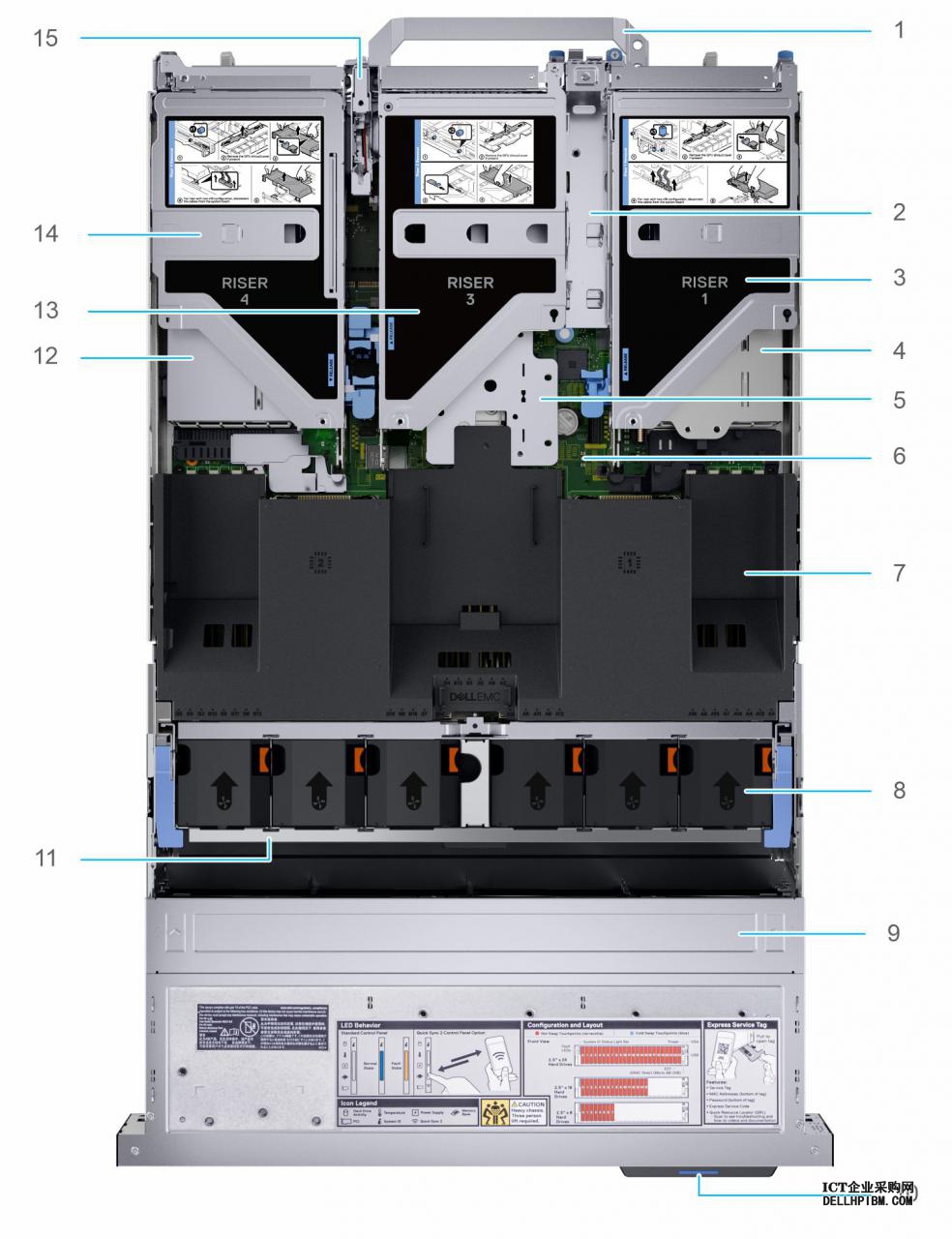

图 1. 系统内部
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明

  1. 手柄
  2. BOSS S2 模块托架
  3. 提升板 1
  4. 电源装置 (PSU 1)
  5. 提升板 2 固定框架
  6. 系统板
  7. 导流罩
  8. 冷却风扇
  9. 驱动器背板护盖
  10. 服务编号
  11. 冷却风扇固定框架部件
  12. 电源装置 (PSU 2)
  13. 提升板 3
  14. 提升板 4
  15. 防盗开关模块

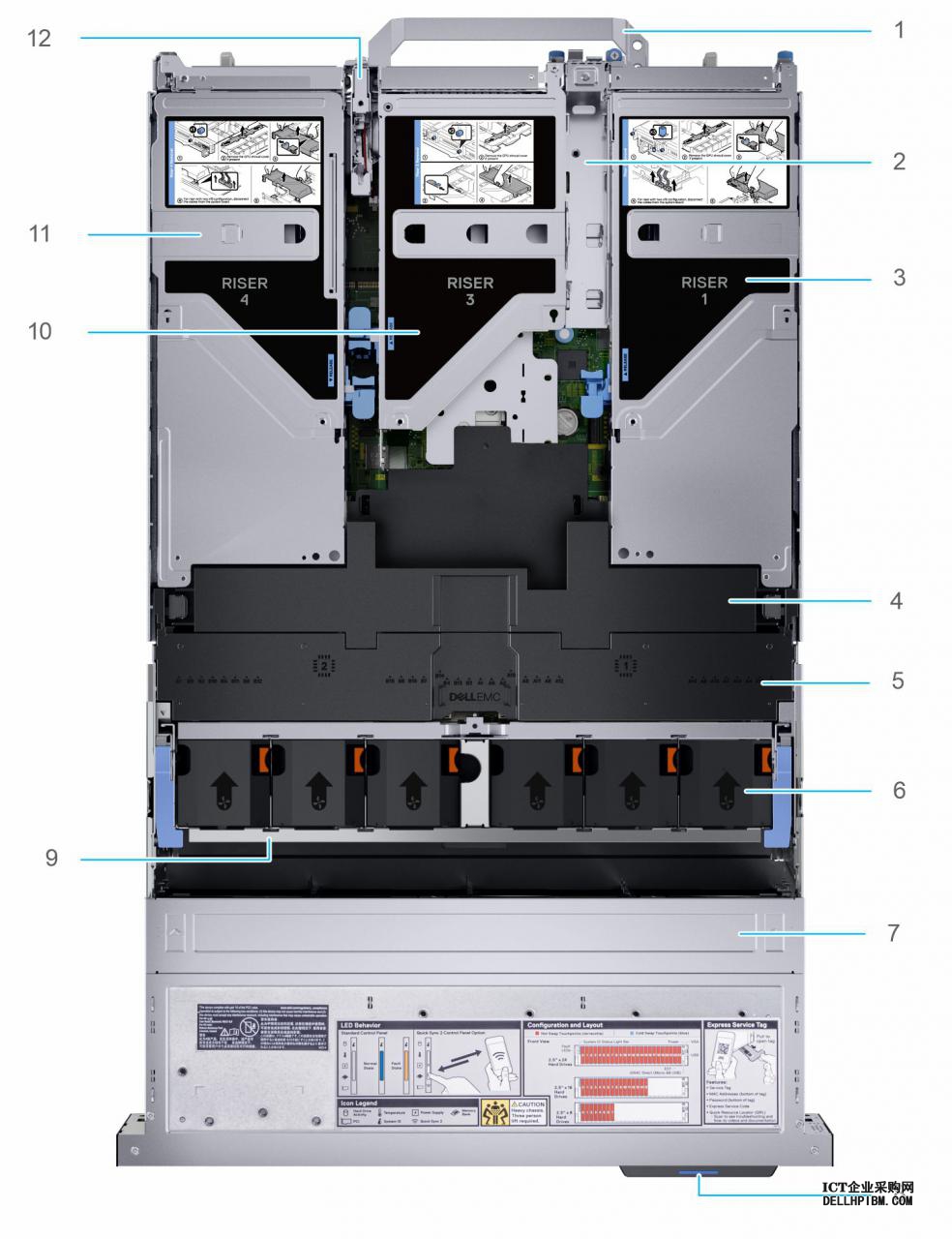

图 2. 带全长提升板和 GPU 导流罩的系统内部组件
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明

  1. 手柄
  2. BOSS S2 模块托架
  3. 提升板 1
  4. GPU 导流罩顶盖
  5. GPU 导流罩
  6. 冷却风扇
  7. 驱动器背板
  8. 服务编号
  9. 冷却风扇固定框架部件
  10. 提升板 3
  11. 提升板 4
  12. 防盗开关模块

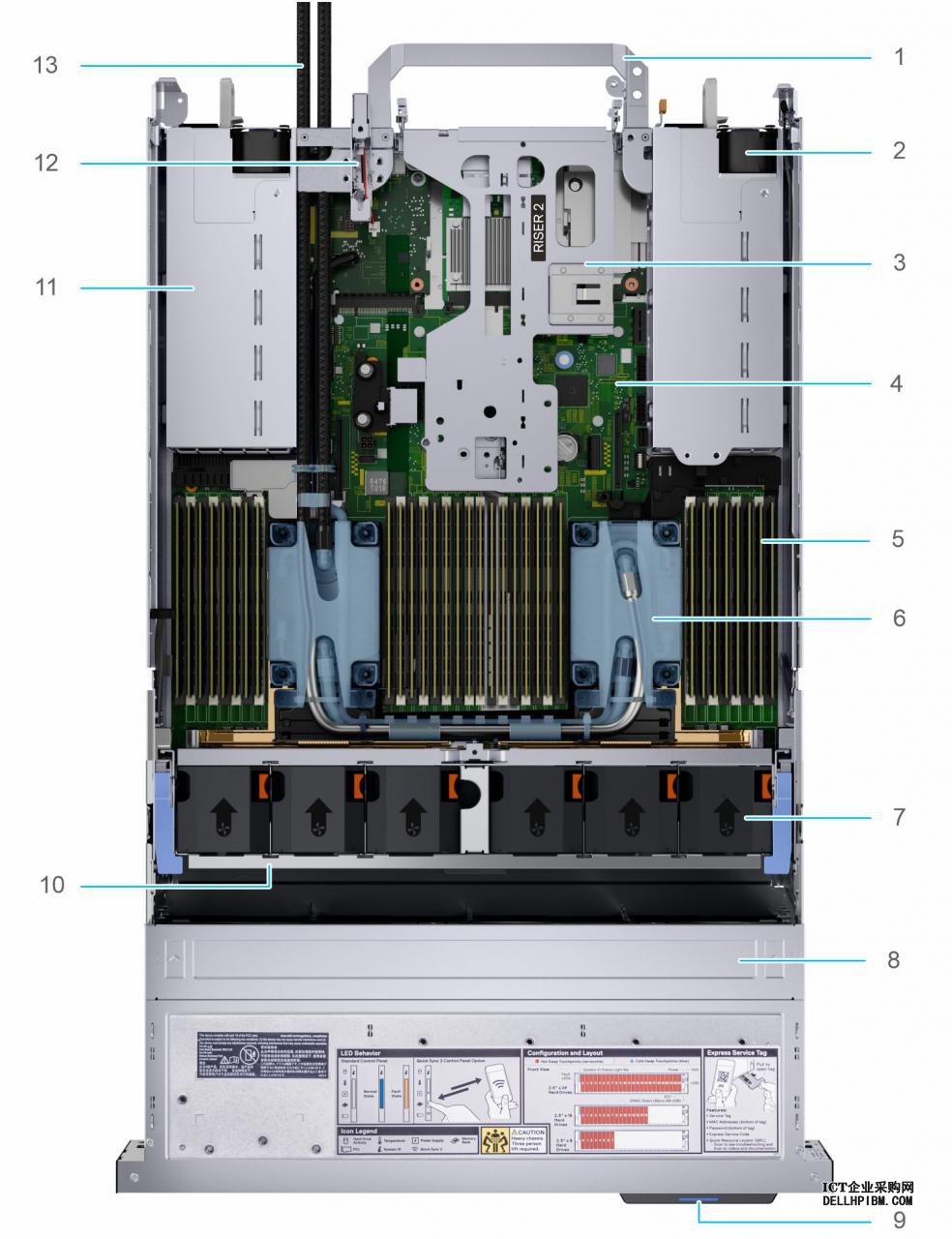

图 3. 带液冷模块的系统内部组件
Dell EMC PowerEdge R750服务器产品样式，外部形态，内部构造及配套说明

  1. 手柄
  2. 电源装置 (PSU 1)
  3. 提升板 2
  4. 系统板
  5. 内存 DIMM 插槽
  6. 液冷模块
  7. 冷却风扇
  8. 驱动器背板
  9. 服务编号
  10. 冷却风扇固定框架部件
  11. 电源装置 (PSU 2)
  12. 防盗开关模块
  13. 液冷模块管
注: 为了显示液冷配置系统，图像中未显示导流罩。
