PowerEdge R940XA 系统概览
PowerEdge R940XA 是 4U 机架式服务器,最多支持:
- 四个英特尔至强可扩展系列处理器
- 48 个 DIMM 插槽
- 四个交流或直流电源装置,具有 2+2 冗余、自动感应和自动切换功能。
- 2.5 英寸 x 32(SAS/SATA HDD/SSD,其中包括多达 4 个 NVMe SSD)。
有关详细信息,请参阅产品文档页面上的《Dell EMC PowerEdge R940XA 技术规格》。

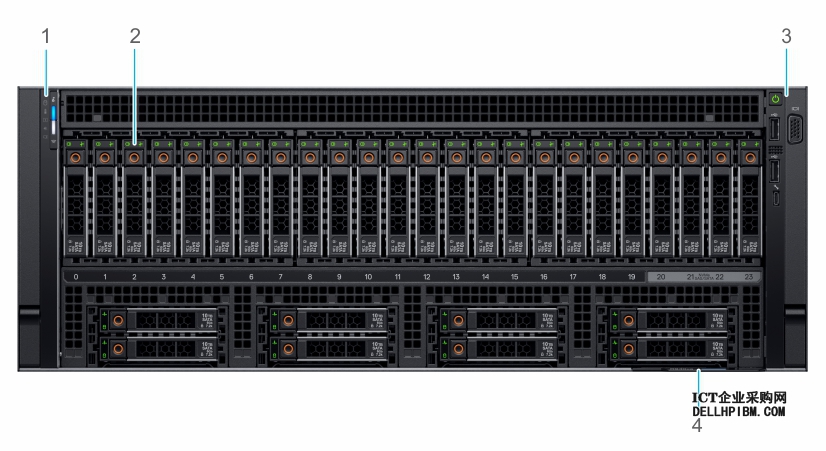

系统的前视图

- 左侧控制面板
- 驱动器 (32)
- 右侧控制面板
- 信息标签
有关详细信息,请参阅产品文档页面上的《Dell EMCPowerEdgeR940XA 技术规格》。

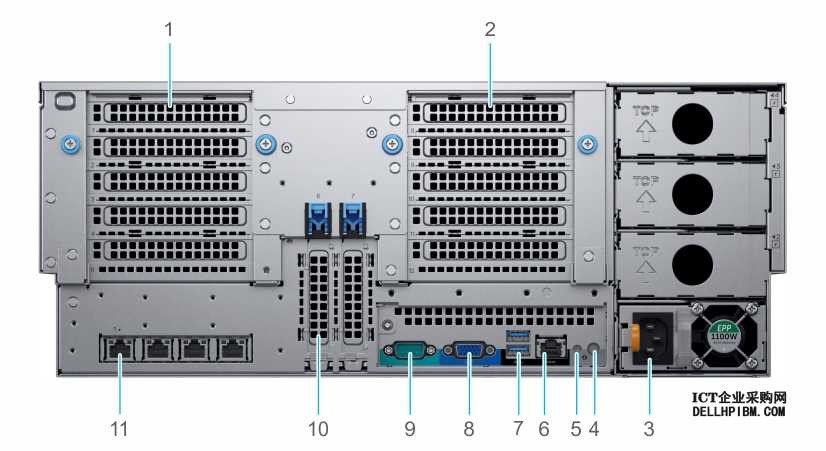

系统的后视图

- 全高扩展提升板 1
- 全高扩展提升板 2
- 电源装置 (4)
- 系统识别按钮
- 系统状态指示灯线缆端口 (CMA)
- iDRAC9 专用端口
- USB 3.0 端口(2 个)
- VGA 端口
- 串行端口
- 半高扩展卡插槽 (2)
- NIC 端口 (4)
有关详细信息,请参阅产品文档页面上的《Dell EMCPowerEdgeR940XA 技术规格》。
注: 扩展卡配置为 X8 PCIe 提升板 1 + X8 PCIe 提升板 2 或 X16 PCIe 提升板 1 + X16 PCIe 提升板 2。

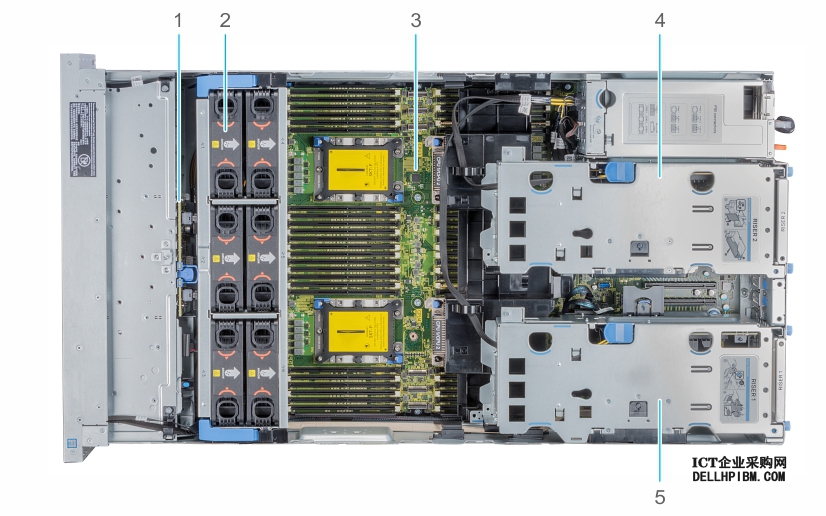

系统内部

- 驱动器底板
- 冷却风扇部件
- 系统板
- 提升板 2
- 提升板 1
