Dell EMC PowerEdge T440 系统概览

Dell EMC PowerEdge T440 系统是双路 5U 可机架安装的塔式服务器，支持多达：

两个英特尔至强可扩展处理器
16 DIMM 插槽
4 或 8 x 3.5 英寸 SAS/SATA 驱动器或 SSD，或者 16 x 2.5 英寸 SAS/SATA 驱动器托架（高达 12 Gbps SAS 和 6 Gbps SATA）
冗余电源设备 (PSU)
有线电源装置 (PSU)

系统的前视图

前视图显示系统的前端上可用的功能。

Dell戴尔 PowerEdge T440塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 4 x 3.5 英寸有线驱动器系统的前面板视图

表 1. 前面板功能部件
项目	组件	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
3	状态 LED 指示灯面板	不适用	指示系统的状态。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5	USB 端口 2.0		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 端口 3.0		USB 端口符合 USB 3.0 标准。
7	光驱托架	不适用	允许您安装系统支持的驱动器。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
8	驱动器插槽	不适用	支持在 8x 和 16x 背板配置中安装 TBU，或者在空的驱动器插槽中安装驱动器挡片，以保持适当的系统冷却。

Dell戴尔 PowerEdge T440塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 2. 8 x 3.5 英寸热插拔驱动器系统的前面板视图

表 2. 前面板功能部件
项目	组件	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
3	状态 LED 指示灯面板	不适用	指示系统的状态。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5	USB 端口 2.0		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 端口 3.0		USB 端口符合 USB 3.0 标准。
7	光驱托架	不适用	允许您安装系统支持的驱动器。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
8	驱动器插槽	不适用	支持在 8x 和 16x 背板配置中安装 TBU，或者在空的驱动器插槽中安装驱动器挡片，以保持适当的系统冷却。
9	物理驱动器	不适用	3.5 英寸驱动器和 2.5 英寸驱动器/SSD。

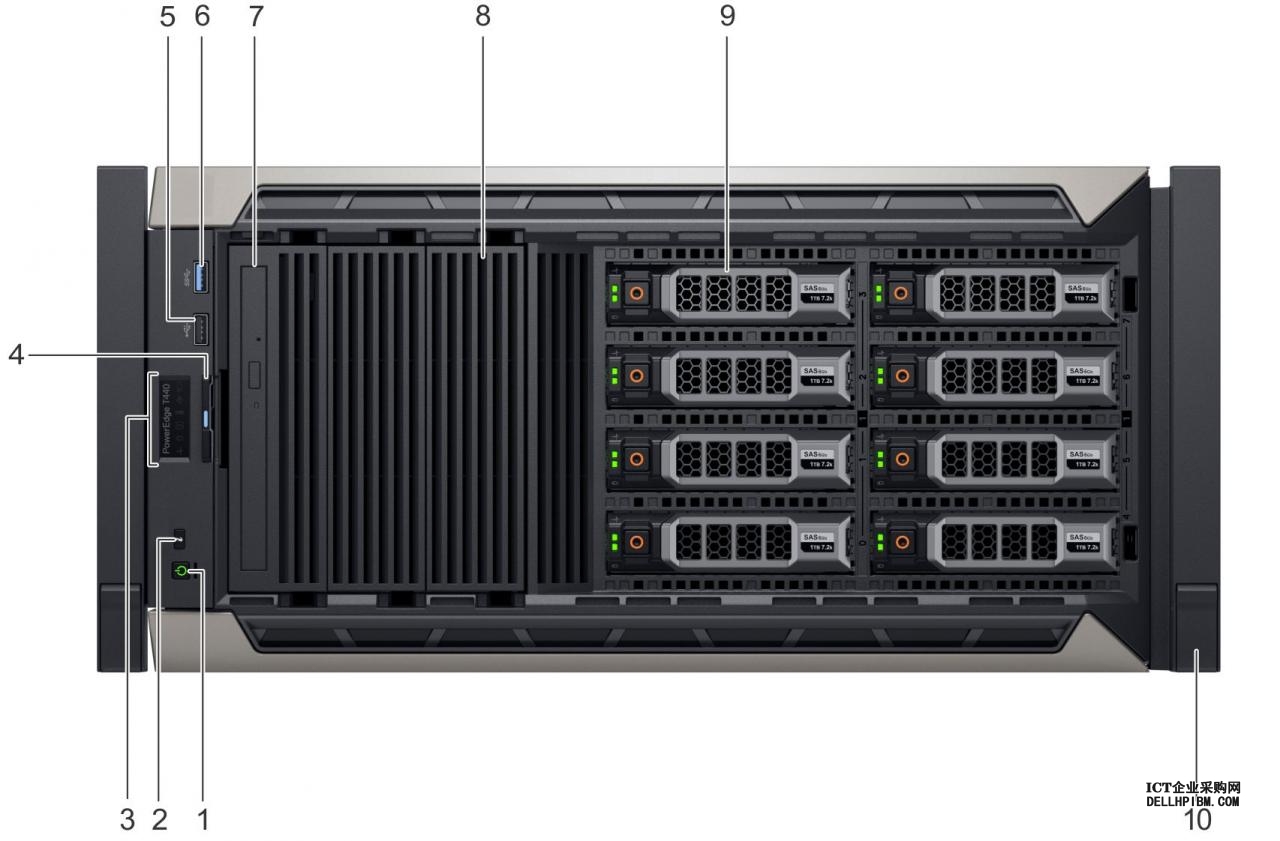

Dell戴尔 PowerEdge T440塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 3. 机架模式中 8 x 3.5 英寸热插拔驱动器系统的前面板视图

表 3. 前面板功能部件
项目	组件	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
3	状态 LED 指示灯面板	不适用	指示系统的状态。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5	USB 端口 2.0		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 端口 3.0		USB 端口符合 USB 3.0 标准。
7	光驱托架	不适用	允许您安装系统支持的驱动器。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
8	驱动器插槽	不适用	支持在 8x 和 16x 背板配置中安装 TBU，或者在空的驱动器插槽中安装驱动器挡片，以保持适当的系统冷却。
9	物理驱动器	不适用	3.5 英寸驱动器和 2.5 英寸驱动器/SSD。
10	机架吊耳	不适用	使您能够将塔式系统转换为机架系统。

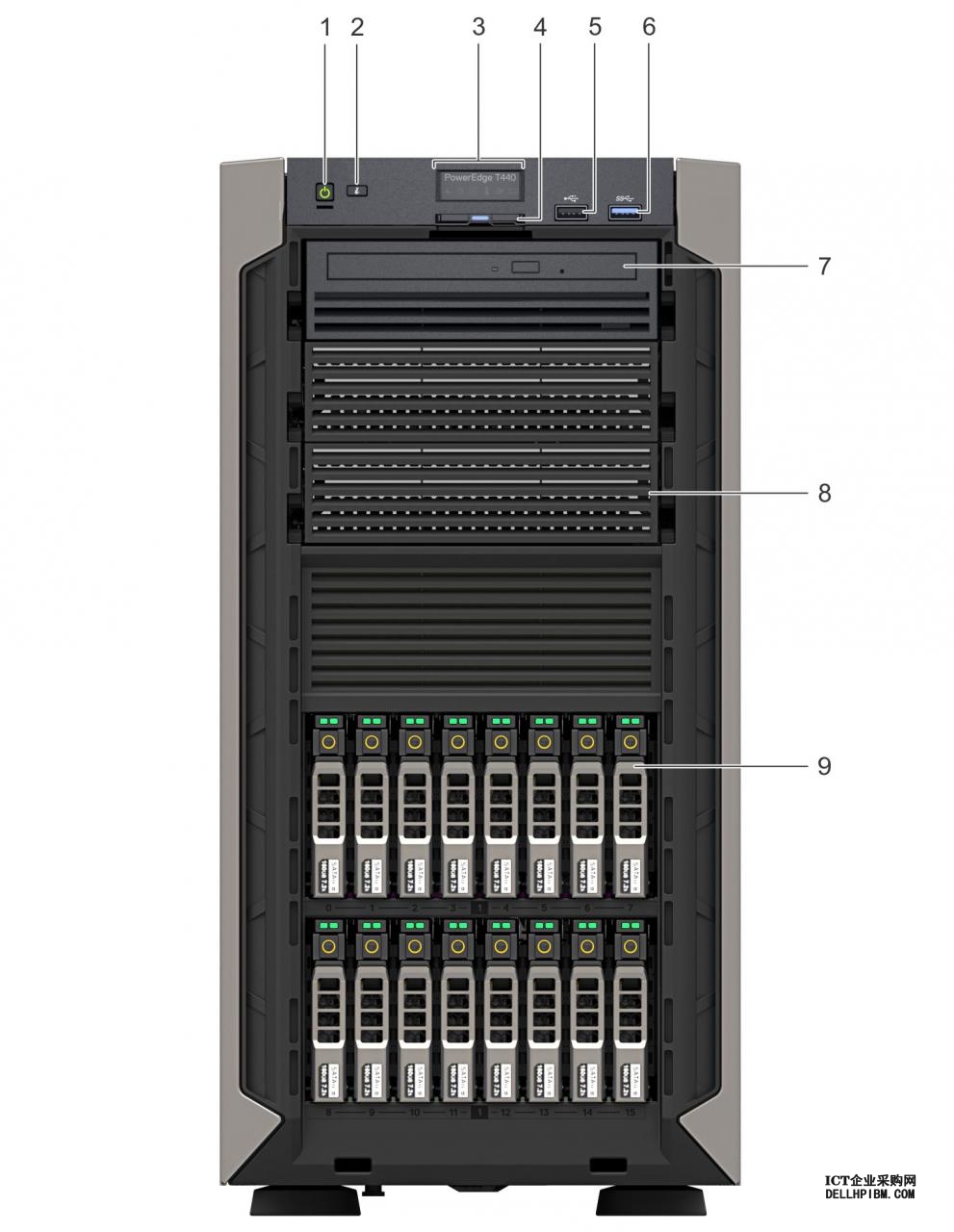

Dell戴尔 PowerEdge T440塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 4. 16 x 2.5 英寸热插拔驱动器系统的前面板视图

表 4. 前面板功能部件
项目	组件	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
3	状态 LED 指示灯面板	不适用	指示系统的状态。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
4	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5	USB 端口 2.0		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 端口 3.0		USB 端口符合 USB 3.0 标准。
7	光驱托架	不适用	允许您安装系统支持的驱动器。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
8	驱动器插槽	不适用	支持在 8x 和 16x 背板配置中安装 TBU，或者在空的驱动器插槽中安装驱动器挡片，以保持适当的系统冷却。
9	物理驱动器	不适用	3.5 英寸驱动器和 2.5 英寸驱动器/SSD。

系统的后视图

系统后面板视图显示服务器背面可用的功能，如系统识别按钮、电源设备插槽、iDRAC 存储介质、NIC 端口以及 USB 和 VGA 端口。大多数扩展卡端口可从后面板访问。热插拔和有线电源装置可从后面板访问。

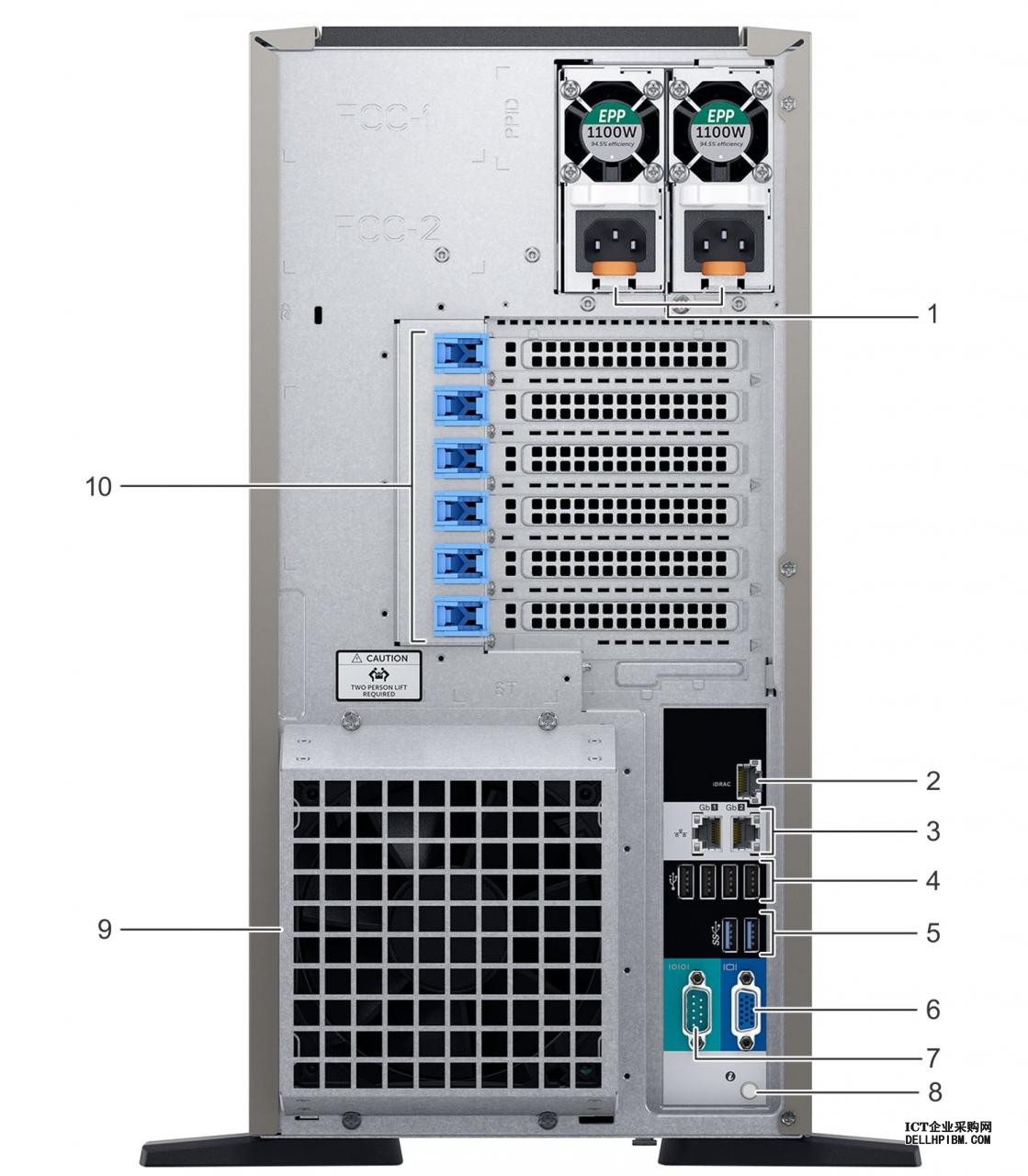

Dell戴尔 PowerEdge T440塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 带可选冗余冷却风扇的系统的背面视图

表 1. 背面视图上可用的功能
项目	端口、面板或插槽	图标	说明
1	电源装置（2 个）	不适用	有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
2	iDRAC9 专用网络端口		允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC User’s Guide》，网址：www.dell.com/poweredgemanuals。
3	NIC 端口（2 个）		NIC 端口集成在系统板上，可提供网络连接。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
4	USB 2.0 端口（4 个）		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
5	USB 3.0 端口（2 个）		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
6	VGA 端口		允许您将显示设备连接到系统。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
7	串行端口		允许您将串行设备连接到系统。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
8	系统识别按钮		系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
9	外部冷却风扇（可选）	不适用	允许您连接可选的冗余冷却风扇。
10	PCIe 扩展卡插槽（6 个）	不适用	扩展插槽允许您连接 PCI Express 扩展卡。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge T440 技术规格》。
