PowerEdge T550 系统概览

PowerEdge T550 系统是 5U 塔式服务器，支持：

两个英特尔至强可扩展处理器
16 个 DIMM 插槽
两个冗余交流电源装置
多达 24 个通用 U.2/SAS/SATA 热插拔驱动器（最多八个 NVMe 驱动器）

注: 除非另有说明，SAS、SATA 和 NVMe 驱动器的所有实例在本说明文件中都称为驱动器。

注: 有关如何热插拔 NVMe PCIe SSD U.2 设备的更多信息，请参阅《Dell Express Flash NVMe PCIe SSD 用户指南》，网址：https://www.dell.com/support> 浏览所有产品 > 数据中心基础架构 > 存储适配器和控制器 > Dell PowerEdge Express Flash NVMe PCIe SSD > 说明文件 > 手册和文档。

警告: 请勿在系统上安装未通过戴尔验证和测试的 GPU、网卡或其他 PCIe 设备。未经授权和失效硬件安装导致的损坏将为空，并使系统保修失效。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeT550 技术规格》。

系统的前视图

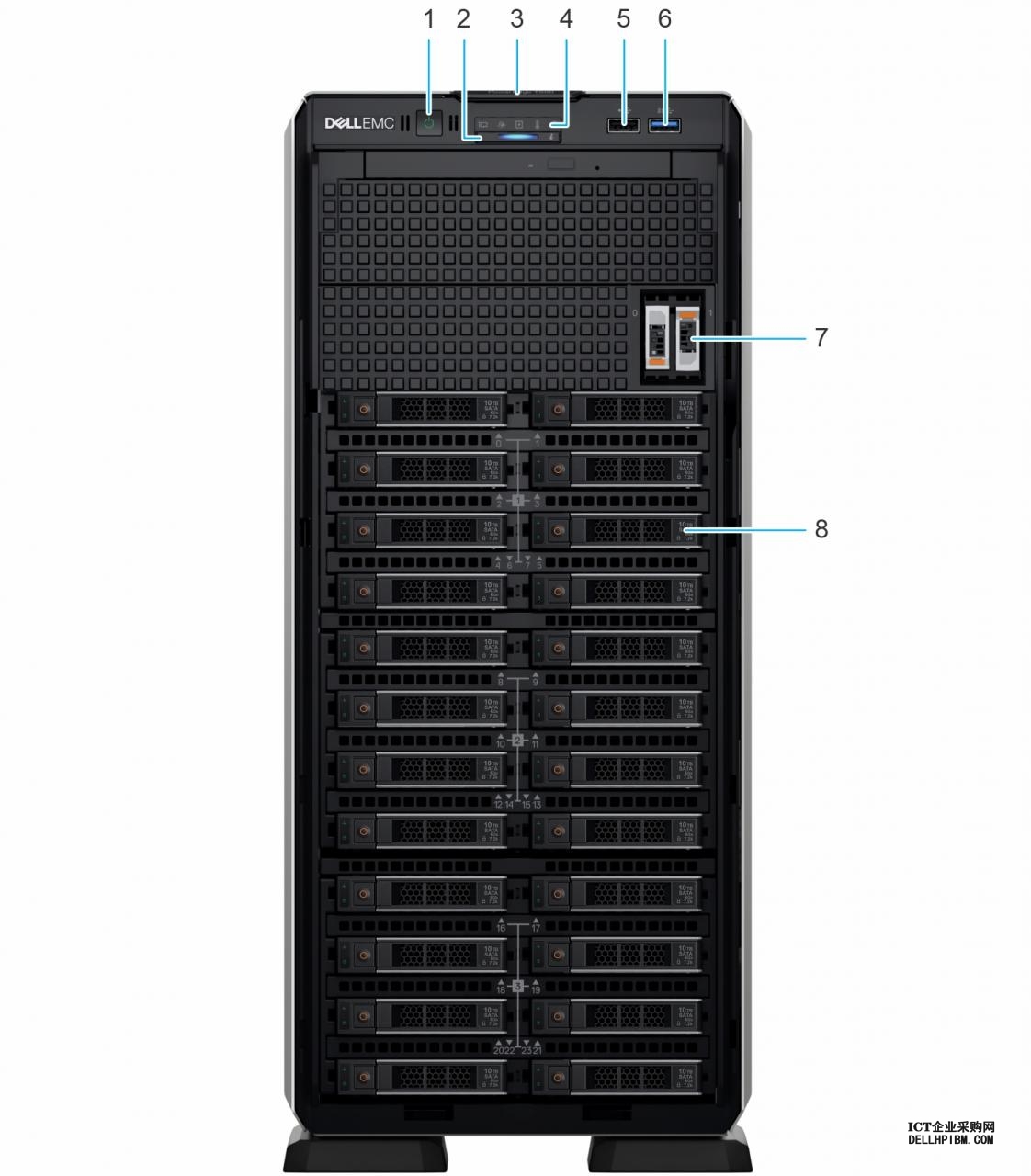

Dell戴尔 PowerEdge T550塔式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 24 x 2.5 英寸驱动器系统的前视图

表 1. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
7	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
8	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

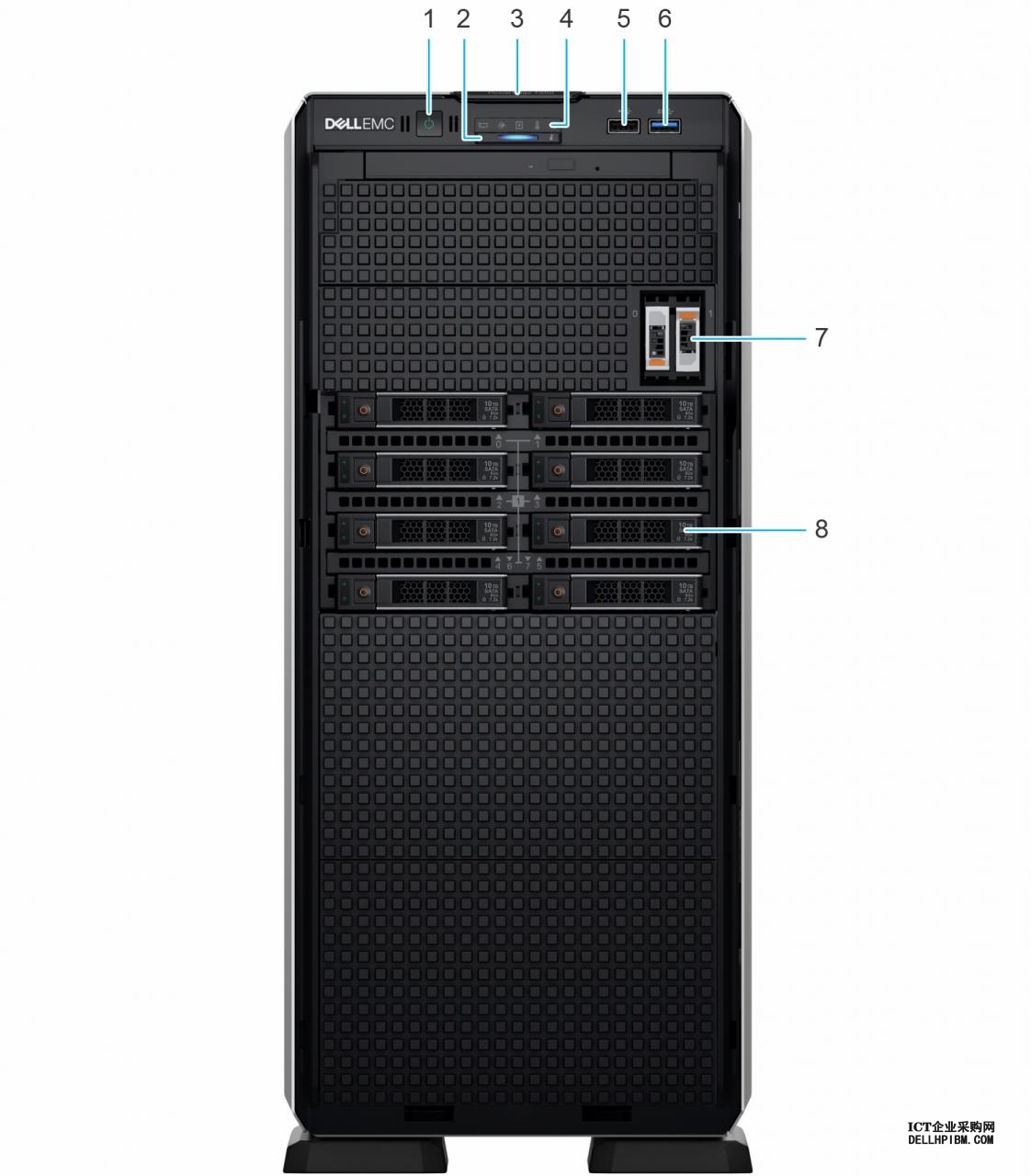

表 2. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
7	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
8	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

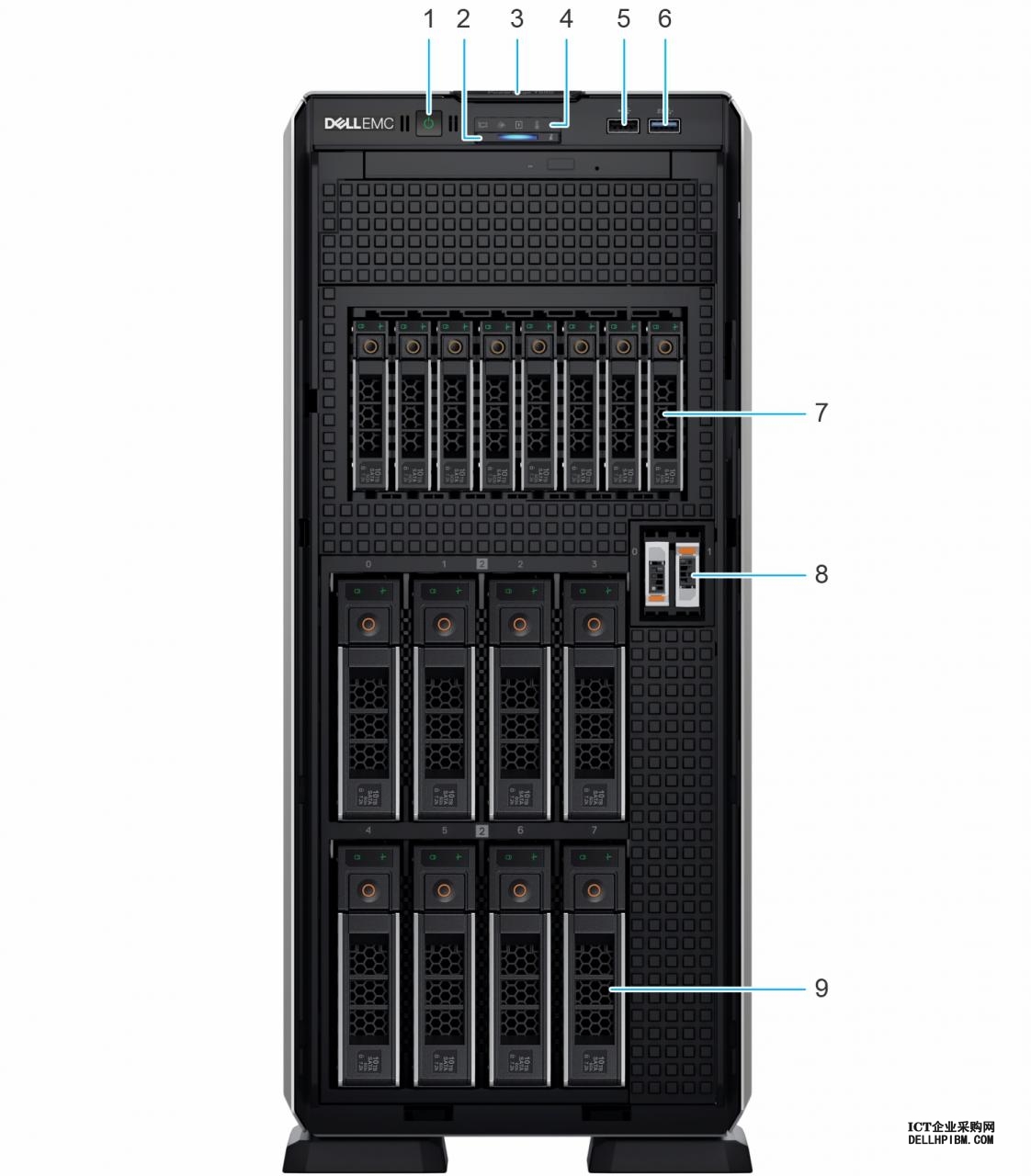

表 3. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
7	NVMe 驱动器	不适用	允许您安装系统支持的 NVMe 驱动器。
8	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
9	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

表 4. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
7	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
8	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

表 5. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	iDRAC Quick Sync 2 无线指示灯（可选）	不适用	Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅“iDRAC User's Guide”（iDRAC 用户指南），网址： https://www.dell.com/idracmanuals 注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
6	iDRAC Direct 端口 (Micro-AB USB)		iDRAC Direct 端口 (Micro-AB USB) 允许您访问 iDRAC Direct Micro-AB USB 功能。有关更多信息，请参阅 https://www.dell.com/idracmanuals。注: 您可以使用 USB 转 micro USB (type AB) 线缆配置 iDRAC Direct，以连接笔记本电脑或平板电脑。线缆长度不得超过 0.91 米（3 英尺）。性能可能会受到线缆质量的影响。
7	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
8	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
9	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
10	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

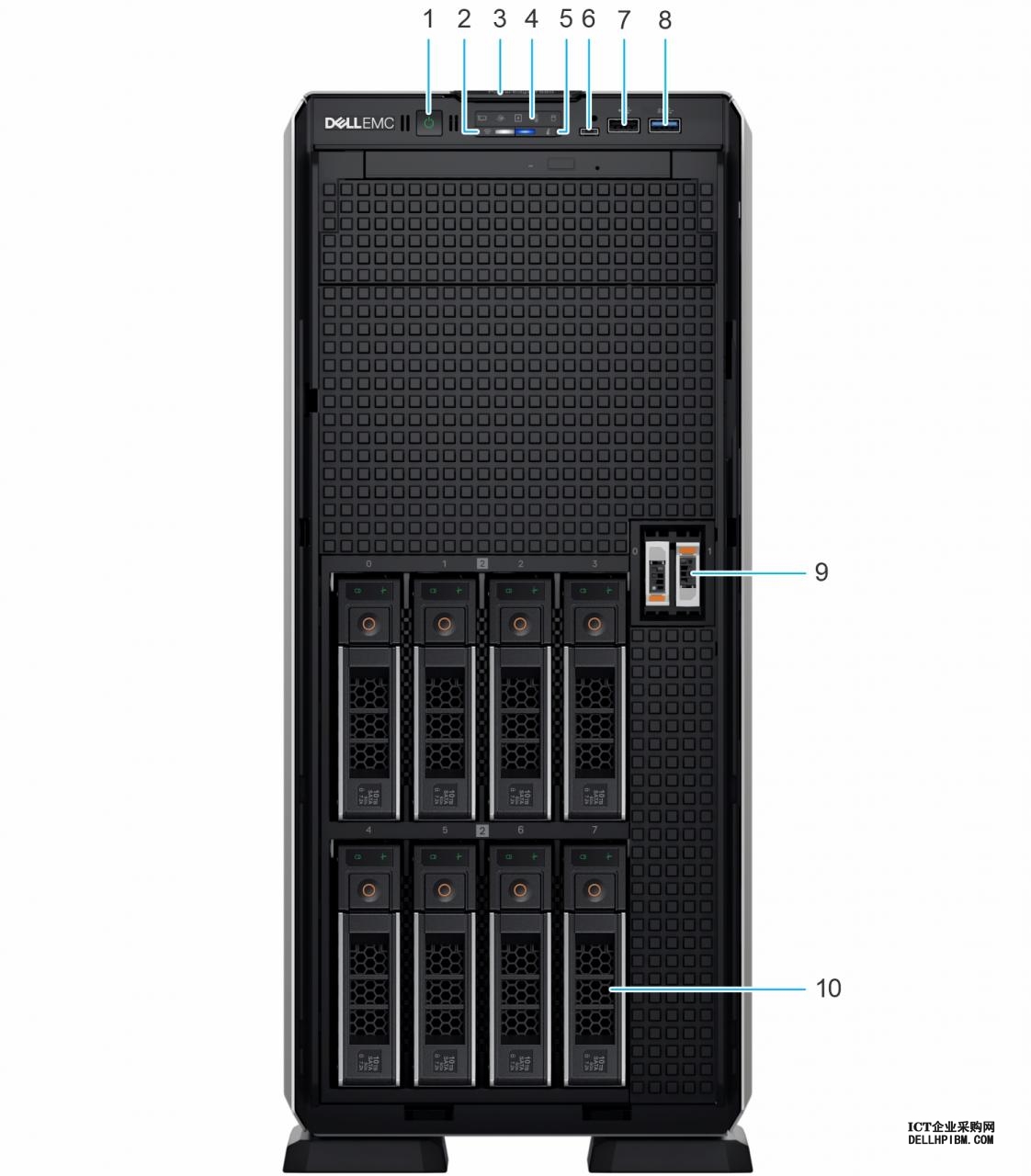

表 6. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	电源按钮		指示系统是打开还是关闭。按电源按钮即可手动打开或关闭系统。注: 按电源按钮以正常关闭 ACPI 兼容的操作系统。
2	系统运行状况和 ID 指示灯		表示系统的状况。有关系统运行状况和系统 ID 指示灯代码的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	信息标签	不适用	信息标签是一个滑出式标签面板，其中包含服务编号、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
4	状态 LED 指示灯	不适用	允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED 灯条。有关状态 LED 指示灯的更多信息，请参阅 www.dell.com/poweredgemanuals。
5	USB 2.0 端口		USB 端口是符合 USB 2.0 标准的 4 针端口。这些端口允许您将 USB 设备连接到系统。
6	USB 3.0 端口		这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
7	BOSS S2 模块（可选）	不适用	此插槽支持 BOSS S2 模块。
8	驱动器	不适用	允许您安装系统支持的 SAS/SATA 驱动器。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeT550 技术规格》。

系统的后视图

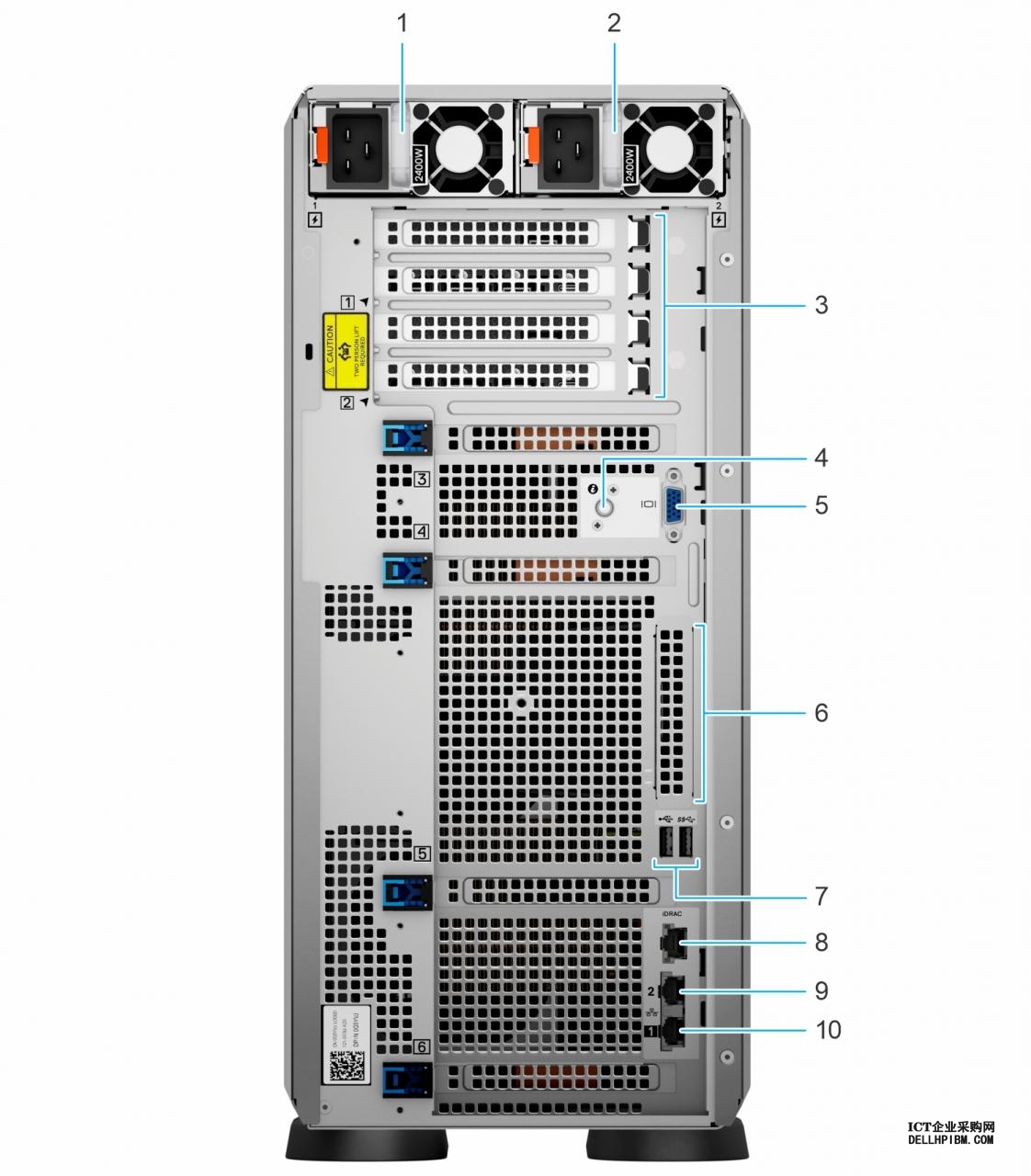

表 1. 系统的后视图
项目	端口、面板或插槽	图标	说明
1	电源装置 (PSU 1)	不适用	这是系统的主 PSU。有关 PSU 配置的更多信息，请参阅 www.dell.com/poweredgemanuals。
2	电源装置 (PSU 2)	不适用	此 PSU 为系统提供冗余。有关 PSU 配置的更多信息，请参阅 www.dell.com/poweredgemanuals。
3	PCIe 扩展卡插槽（4 个）	不适用	允许您连接 PCI Express 扩展卡。
4	系统识别按钮		按下系统 ID 按钮：可定位机架中的特定系统。可开启或关闭系统 ID。要重设 iDRAC，请按住该按钮并保持 16 秒。注: 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。如果系统在开机自检过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
5	VGA 端口		允许您将显示设备连接到系统。
6	OCP NIC 端口（可选）	不适用	此端口支持 OCP 3.0。NIC 端口集成在连接至系统板的 OCP 卡上
7	USB 端口 (2)		这些端口符合 USB Type A 标准。
8	iDRAC 专用端口		此 RJ-45 端口用于远程访问 iDRAC。有关更多信息，请参阅 www.dell.com/poweredgemanuals 上提供的《iDRAC 用户指南》(iDRAC User’s Guide)。
9	NIC 端口 (2)		NIC 端口集成在系统板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。
10	NIC 端口 (1)		NIC 端口集成在系统板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。
