Dell戴尔 PowerEdge R340机架式服务器产品样式，外部形态，内部构造及配套说明

• 一个英特尔至强、酷睿 i3、奔腾或赛扬处理器
• 四个 DIMM 插槽
• 两个交流电源装置
• 多达八个 2.5 英寸或四个 3.5 英寸 SAS、SATA 驱动器。

有关详细信息，请参阅产品说明文件页面上的《Dell EMC PowerEdge R340 技术规格》。

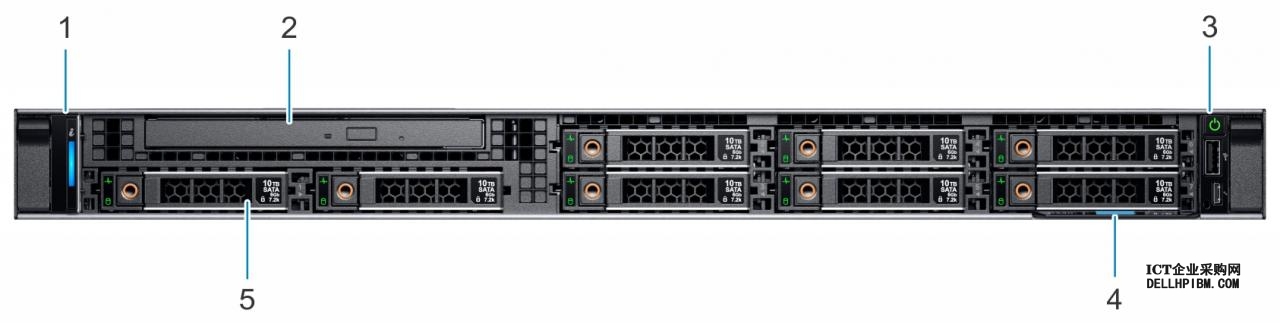

系统的前视图

注: 8 x 2.5 英寸配置比 4 x 3.5 英寸配置短。

1. 左侧控制面板
2. 光驱（可选）
3. 右侧控制面板
4. 信息标签
5. 驱动器 (8)

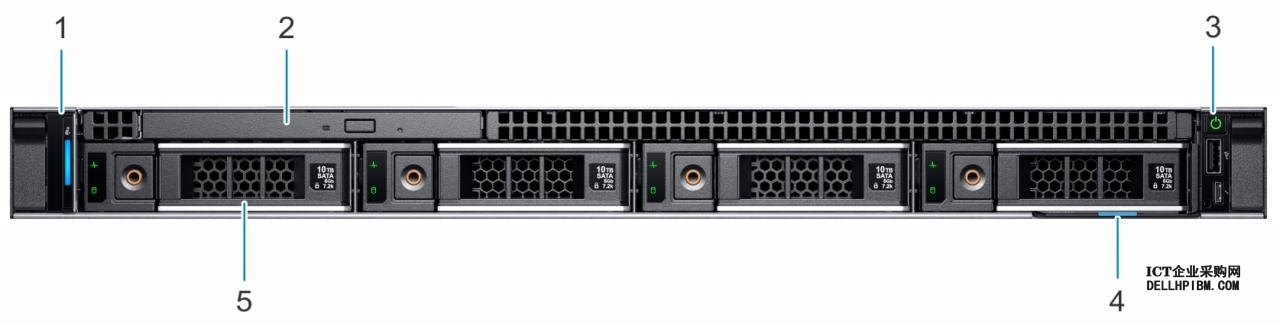

1. 左侧控制面板
2. 光驱（可选）
3. 右侧控制面板
4. 信息标签
5. 驱动器 (4)

有关详细信息，请参阅产品说明文件页面上的《Dell EMCPowerEdgeR340 技术规格》。

系统的背面视图

1. 串行端口
2. NIC 端口 (GB 1)
3. NIC 端口 (GB 2)
4. 半高 PCIe 扩展卡插槽
5. 全高 PCIe 扩展卡插槽
6. 电源装置 1
7. 电源装置 2
8. 系统识别按钮
9. 系统状态指示灯线缆端口 (CMA)
10. USB 3.0 端口（2 个）
11. iDRAC9 专用网络端口
12. VGA 端口

注: 有关端口和连接器的详细信息，请参阅《Dell EMC PowerEdge R340 技术规格指南》。

有关详细信息，请参阅产品说明文件页面上的《Dell EMCPowerEdgeR340 技术规格》。

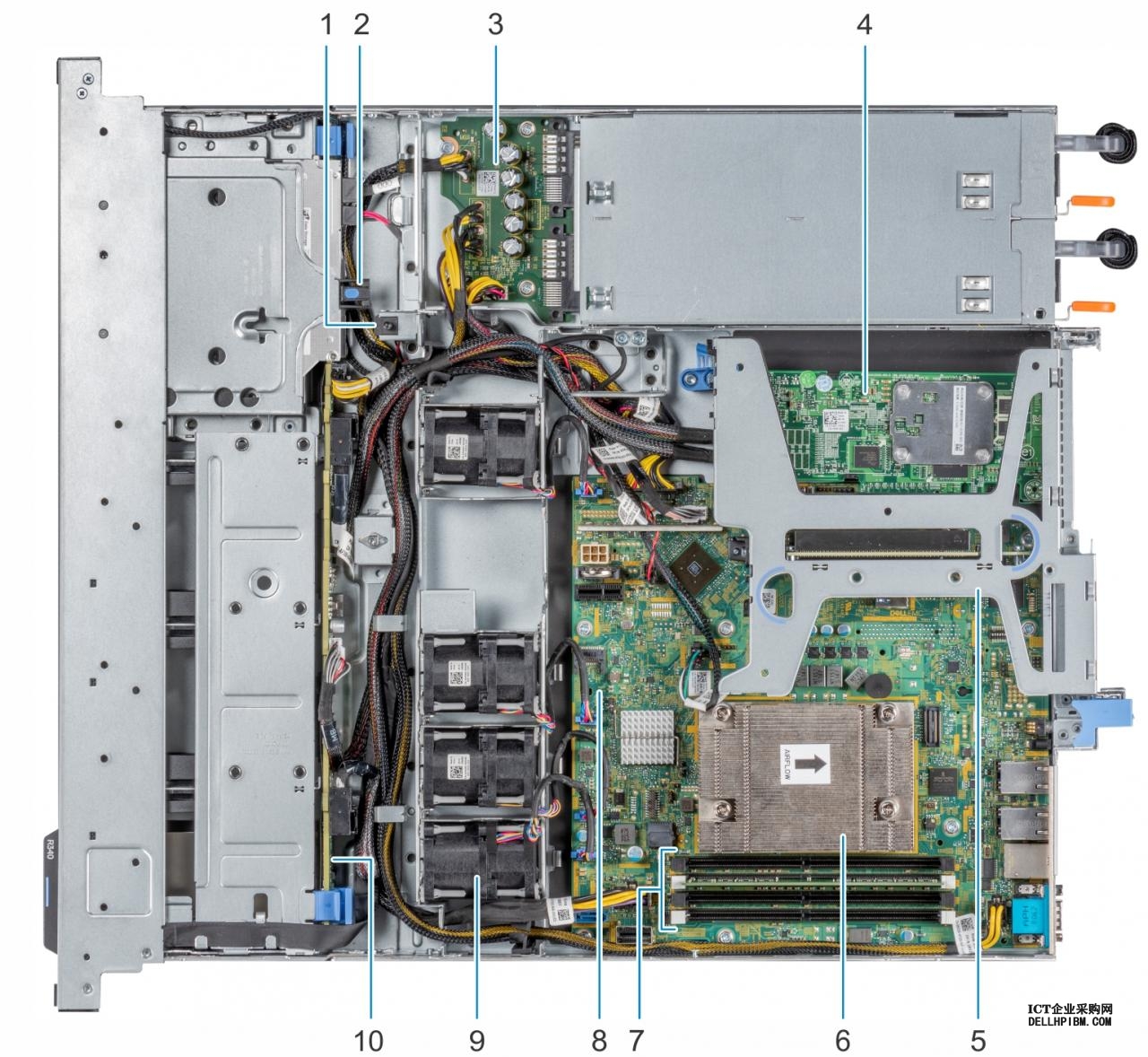

系统内部

1. 防盗开关
2. 光驱
3. 配电板
4. PERC 卡
5. 扩充卡提升板
6. 散热器
7. 内存模块插槽
8. 系统板
9. 风扇 (4)
10. 驱动器背板
