PowerEdge R940 概览

PowerEdge R940 是一个 3U 机架系统，提供以下配置：

表 1. PowerEdge R940 配置
配置 规格
8　驱动器托架系统（不带处理器扩展模块）
  • 两个英特尔至强可扩展处理器
  • 24 个 DIMM 插槽，最多可支持 3 TB 内存
  • 最多两个交流或直流电源设备 (PSU)
  • 8 个驱动器或　SSD
24　驱动器托架系统（带 PEM）
  • 四个英特尔至强可扩展处理器
  • 48 个 DIMM 插槽，最多可支持 6 TB 内存
  • 最多两个交流或直流电源设备 (PSU)
  • 24 个驱动器或　SSD
注: PowerEdge R940 系统支持热插拔硬盘。
注: PowerEdge R940 系统还可提供无磁盘（无背板）配置。

有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R940 技术规格》。

PowerEdge R940 支持的配置

PowerEdge R940 系统支持以下配置：

图 1. PowerEdge R940 支持的配置
Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明

系统的前视图

您可以从系统正面访问以下组件：

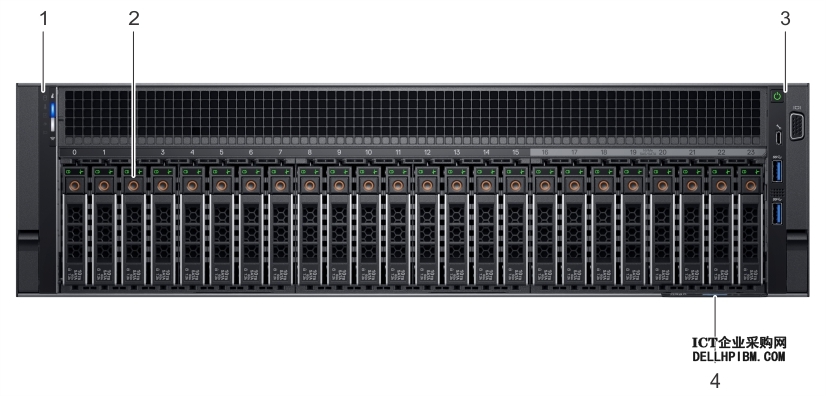

图 1. 24 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 24 x 2.5 英寸驱动器系统前视图上的可用功能
项目 组件 图标 说明
1 左侧控制面板 不适用 包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。

注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
2 驱动器插槽 不适用 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅“技术规格”部分。
3 右侧控制面板 不适用 包含电源按钮、VGA 端口、iDRAC Direct 端口和 USB 端口。
4 信息标签 不适用 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。

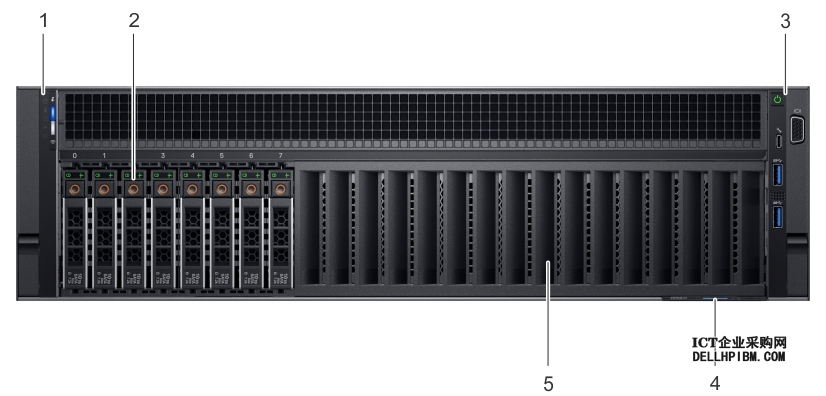

图 2. 8 x 2.5 英寸驱动器系统的前视图
Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明
表 2. 8 x 2.5 英寸驱动器系统前视图上的可用功能
项目 组件 图标 说明
1 左侧控制面板 不适用 包含系统运行状况和系统 ID、状态 LED 和 iDRAC Quick Sync 2（无线）指示灯。

注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。
2 驱动器插槽 不适用 允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅“技术规格”部分。
3 右侧控制面板 不适用 包含电源按钮、VGA 端口、iDRAC Direct 端口和 USB 端口。
4 信息标签 不适用 信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5 驱动器托架挡片 不适用 对于 8 x 2.5 英寸驱动器的系统，在硬盘插槽 8-23 中安装了驱动器托架挡片。

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR940 技术规格》。

系统的后视图

您可以从系统背面访问以下组件：

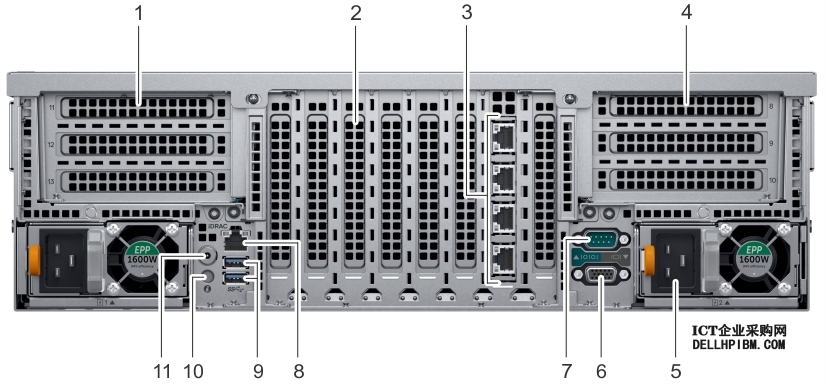

图 1. 背面视图功能. 此图显示背面视图功能部件。
Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明
表 1. 系统背面提供的功能
项目 插槽、按钮或连接器 图标 说明
1 扩展卡提升板（右侧） 不适用 扩展卡提升板（右侧）支持最多三个全高 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
2 扩展卡插槽 不适用 系统主板上的扩展槽支持全高半长 PCI Express 扩展卡。
3 NIC 端口（4 个） Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 集成在网络子卡 (NDC) 上的 NIC 端口，可提供网络连接。有关支持的配置的更多信息，请参阅“技术规格”部分。
4 扩展卡提升板（左侧） 不适用 扩展卡提升板（左侧）支持最多三个全高 PCI Express 扩展卡。有关更多信息，请参阅扩展卡安装原则部分。
5 电源装置（2 个） Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 有关更多信息，请参阅技术规格部分。
6 视频端口 Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将显示设备连接到系统。有关更多信息，请参阅技术规格部分。
7 串行端口 Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 允许您将串行设备连接到系统。有关更多信息，请参阅技术规格部分。
8 iDRAC9 Enterprise 端口 Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC User’s Guide》，网址：www.dell.com/poweredgemanuals。
9 USB 端口 (2) Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 这些 USB 端口是 9 针 USB 3.0 兼容端口。这些端口允许您将 USB 设备连接到系统。
10 系统识别按钮 Dell戴尔 PowerEdge R940机架式服务器产品样式，外部形态，内部构造及配套说明 系统识别 (ID) 按钮位于系统的正面和背面。按系统识别按钮可以通过打开系统 ID 按钮识别机架中的系统。您也可以使用系统 ID 按钮重设 iDRAC，并且使用逐步跟踪模式访问 BIOS。
11 系统状态指示灯线缆端口 在安装 CMA 时，用于连接状态指示灯线缆并查看系统状态。

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR940 技术规格》。
