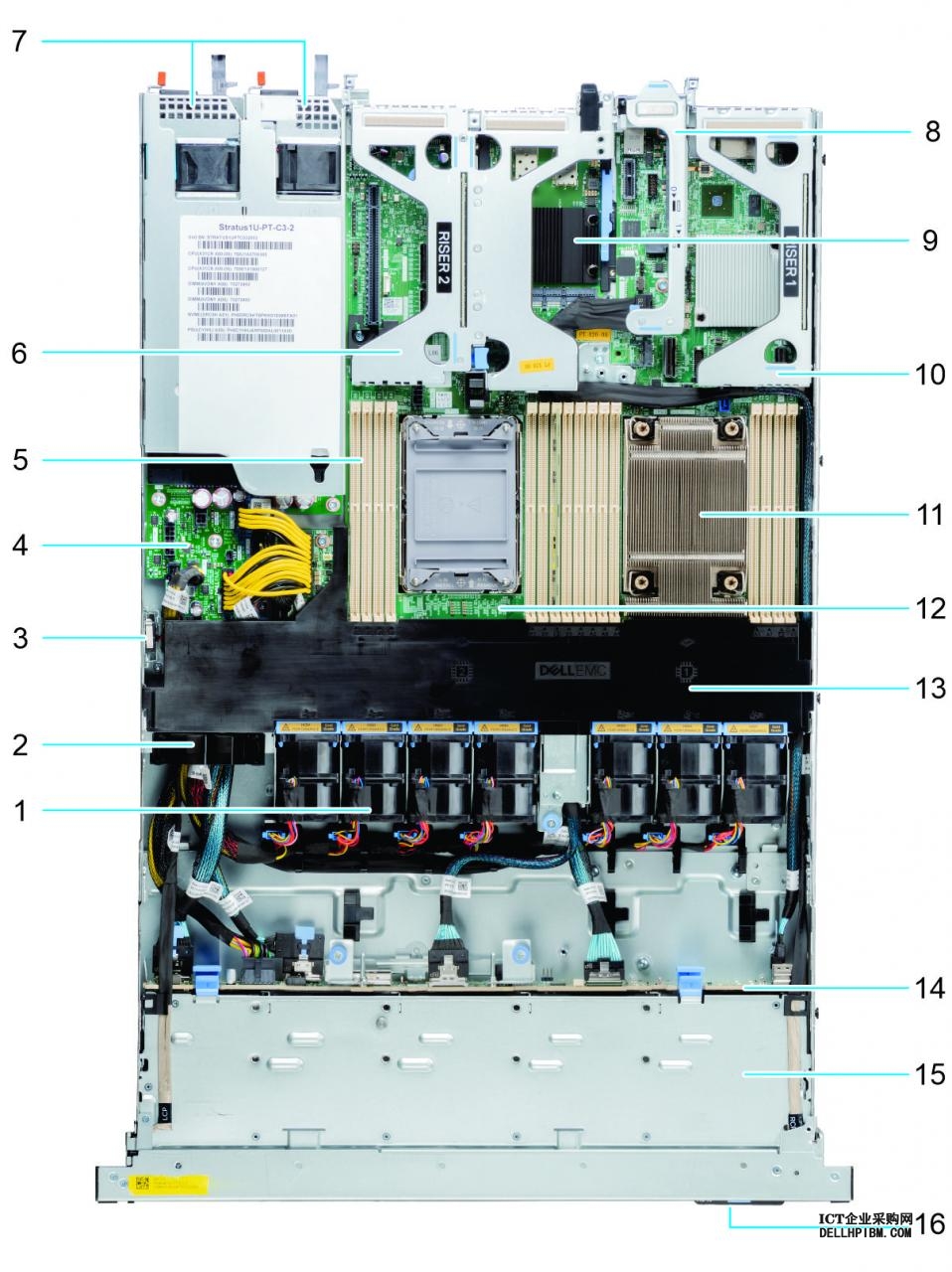

Dell EMC PowerEdge R650xs 系统概览

PowerEdge R650xs 系统是 1U 服务器，支持：

多达两个第 3 代英特尔至强可扩展处理器带多达 32 个核心
16 DIMM 插槽
两个冗余交流或直流电源装置
多达 10 x 2.5 英寸 SAS/SATA/NVMe (HDD/SSD) 驱动器
多达 4 x 3.5 英寸 SAS/SATA (HDD/SSD) 驱动器
多达 8 x 2.5 英寸 SAS/SATA/NVMe (HDD/SSD) 驱动器

注: 有关如何热插拔 NVMe PCIe SSD U.2 设备的更多信息，请参阅《Dell Express Flash NVMe PCIe SSD 用户指南》，网址：https://www.dell.com/support > 浏览所有产品 > 数据中心基础架构 > 存储适配器和控制器 > Dell PowerEdge Express Flash NVMe PCIe SSD > 说明文件 > 手册和文档。

注: SAS、SATA 驱动器的所有实例在本说明文件中都称为驱动器，除非另有说明。

警告: 请勿在系统上安装未通过戴尔验证和测试的 GPU、网卡或其他 PCIe 设备。未经授权和失效硬件安装导致的损坏将为空，并使系统保修失效。

注: 有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R650xs 技术规格》。

系统的前视图

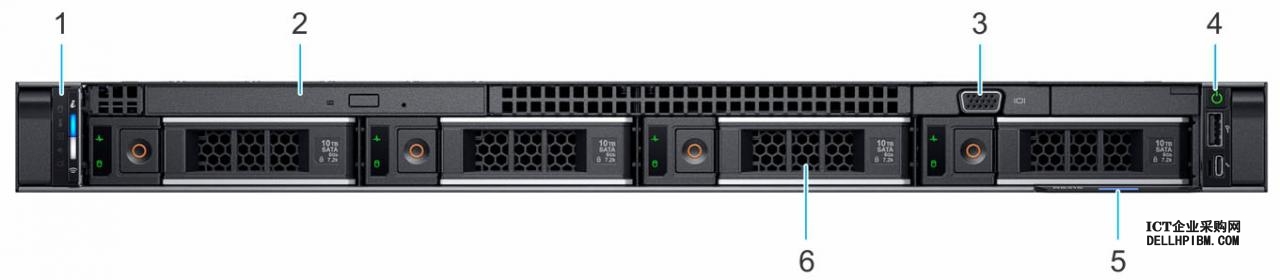

Dell戴尔 PowerEdge R650xs机架式服务器产品样式，外部形态，内部构造及配套说明 — 图 1. 4 x 3.5 英寸驱动器系统的前视图

表 1. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 iDRAC 用户指南可从 https://www.dell.com/idracmanuals 上获取
2	光驱（可选）	不适用	一个可选的细长型 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。
3	VGA 端口		允许您将显示设备连接到系统。
4	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
5	信息标签		信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
6	驱动器	不适用	允许您安装系统支持的驱动器。

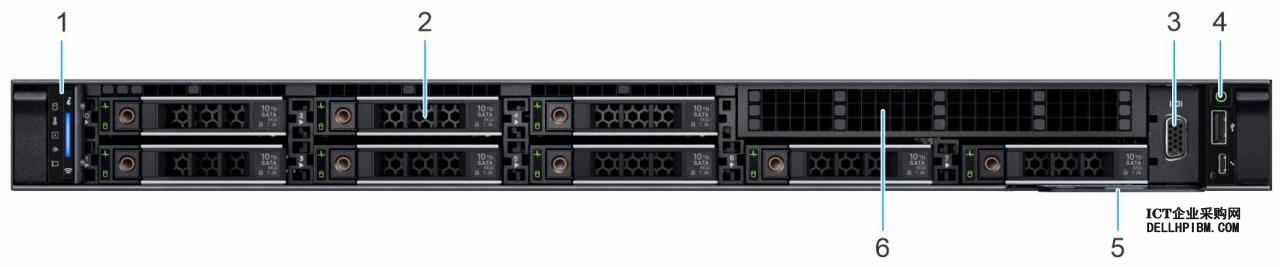

表 2. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 iDRAC 用户指南可从 https://www.dell.com/idracmanuals 上获取
2	驱动器	不适用	允许您安装系统支持的驱动器。
3	VGA 端口		允许您将显示设备连接到系统。
4	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
5	信息标签		信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
6	驱动器挡片	不适用	使您可以安装驱动器挡片。

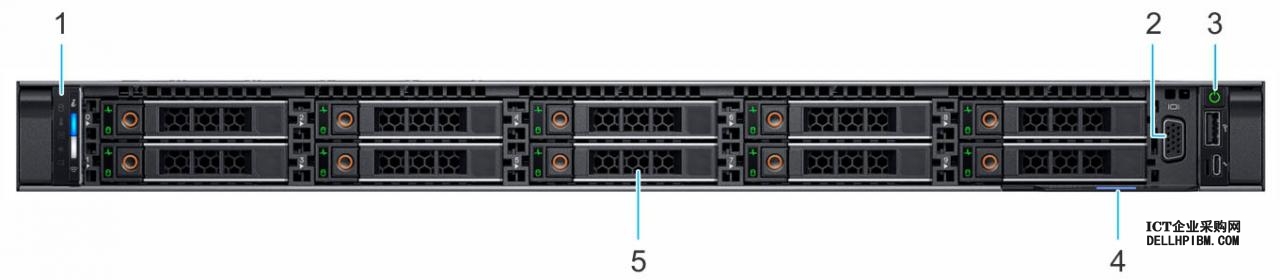

表 3. 系统正面上可用功能
项目	端口、面板和插槽	图标	说明
1	左侧控制面板	不适用	包含系统运行状况、系统 ID、状态 LED，以及 iDRAC Quick Sync 2（无线）指示灯。注: iDRAC Quick Sync 2 指示灯仅在某些配置中提供。状态 LED：允许您识别所有出现故障的硬件组件。有多达五个状态 LED 和总体系统运行状况 LED（机箱运行状况和系统 ID）灯条。有关更多信息，请参阅“状态 LED 指示灯”部分。 Quick Sync 2（无线）：指示启用 Quick Sync 的系统。Quick Sync 功能是可选的。此功能允许通过使用移动设备管理系统，成为 OpenManage Mobile (OMM) 功能。使用 iDRAC Quick Sync 2 和 OpenManage Mobile (OMM)，可以集合硬件或固件资源清册以及各种系统级诊断和错误信息，以用于故障处理系统。有关更多信息，请参阅 iDRAC 用户指南可从 https://www.dell.com/idracmanuals 上获取
2	VGA 端口		允许您将显示设备连接到系统。有关更多信息，请参阅 VGA 端口规格部分。
3	右侧控制面板	不适用	包含电源按钮、USB 端口、iDRAC Direct 微型端口和 iDRAC Direct 状态 LED。
4	信息标签		信息标签是一个滑出式标签面板，其中包含服务标签、NIC、MAC 地址等系统信息。如果您已选择 iDRAC 安全默认访问，则该信息标签还包含 iDRAC 安全默认密码。
5	驱动器	不适用	允许您安装系统支持的驱动器。有关驱动器的更多信息，请参阅驱动器部分。

有关端口的详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR650xs 技术规格》。

系统的后视图

表 1. 系统的后视图
项目	端口、面板或插槽	图标	说明
1	PCIe 扩展卡插槽提升板 1	不适用	允许您连接 PCI Express 扩展卡。
2	BOSS 提升板	不适用	允许您连接 BOSS 卡。
3	PCIe 扩展卡提升板 2c	不适用	允许您连接 PCI Express 扩展卡。
4	电源装置 (PSU 1)		指示 PSU。
5	电源装置 (PSU 2)		指示 PSU。
6	系统识别按钮		按下系统 ID 按钮：可定位机架中的特定系统。可开启或关闭系统 ID。要重设 iDRAC，请按住该按钮并保持 16 秒。注: 要使用系统 ID 重设 iDRAC，请确保在 iDRAC 设置中启用了系统 ID 按钮。如果系统在开机自检过程中停止响应，则按住系统 ID 按钮五秒以上可进入 BIOS 进程模式。
7	VGA 端口		允许您将显示设备连接到系统。
8	OCP NIC 端口	不适用	此端口支持 OCP 3.0。
9	USB 3.0 端口		此端口兼容 USB 3.0。
10	USB 2.0 端口		此端口兼容 USB 2.0。
11	iDRAC 专用端口		允许您远程访问 iDRAC。有关更多信息，请参阅《iDRAC User’s Guide》，网址：www.dell.com/poweredgemanuals。
12	NIC 端口		NIC 端口集成在系统板上，可提供网络连接。当 iDRAC 的网络设置为共享模式时，这些 NIC 端口也可与 iDRAC 共享。
