单控制器模块配置

如果控制器模块出现故障，则单控制器模块配置不会提供冗余。

此配置仅适用于不需要高可用性的环境。如果控制器模块出现故障，主机将失去对存储数据的访问权限，直至故障恢复操作完成。

注: 在单控制器模块配置中不支持扩展机柜。

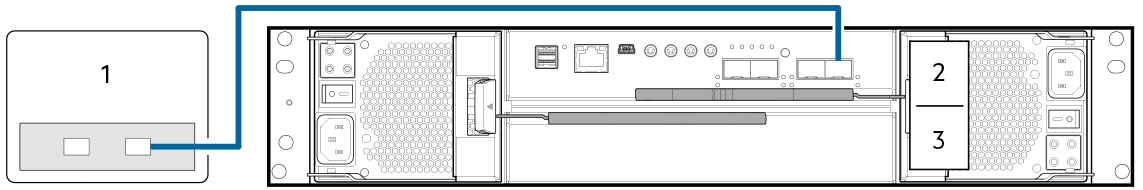

图 1. 连接主机：ME4 Series 2U 直接连接 – 一个服务器、一个 HBA、单路径
戴尔PowerVault ME4012存储连接服务器系统单控制器模块配置 – 直接连接部署指南（包含其他ME4系列存储）

  1. 服务器
  2. 插槽 A 中的控制器模块
  3. 插槽 B 中的控制器模块挡片
注: 如果 ME4 Series 2U 控制器机柜配置了单控制器模块，则控制器模块必须安装到顶部插槽。控制器模块挡片必须安装到底部插槽中。需要此配置来允许操作期间整个机柜的充足通风。
