Dell EMC PowerEdge R840服务器产品样式，外部形态，内部构造及配套说明

Dell EMC PowerEdge R840 系统是 2U 服务器，支持多达：

• 四个英特尔至强可扩展处理器
• 48 个 DIMM 插槽
• 两个交流或直流电源装置
• 26 个 SAS、SATA、近线 SAS 硬盘驱动器或 SSD（包括两个可背面访问的驱动器）。有关详细信息，请参阅产品文档页面上的《Dell EMC PowerEdge R840 技术规格》。

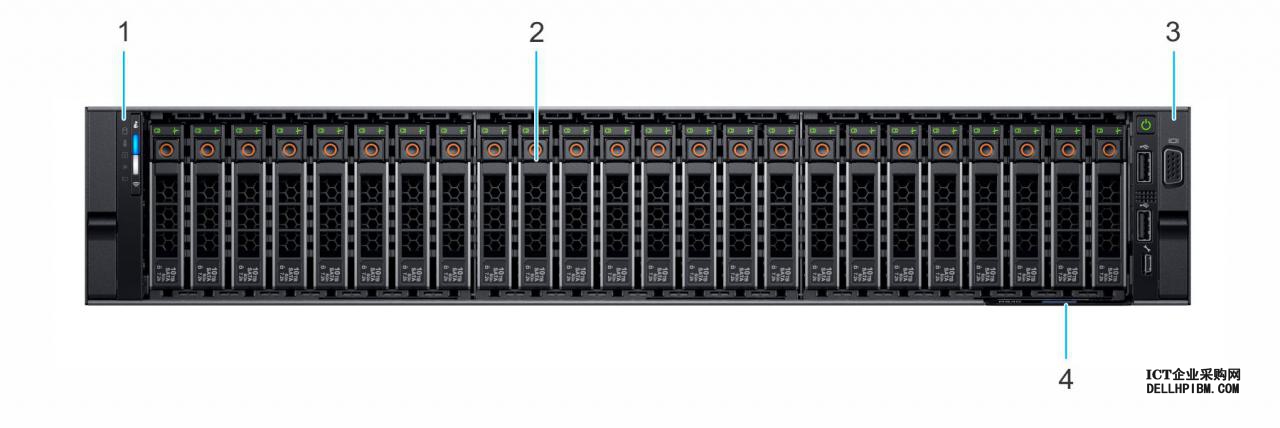

系统的前视图

1. 左侧控制面板
2. 驱动器
3. 右侧控制面板
4. 服务编号

1. 左侧控制面板
2. 驱动器插槽
3. 光驱（可选）
4. USB 3.0 端口（可选）
5. 右侧控制面板
6. 服务编号

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR840 技术规格》。

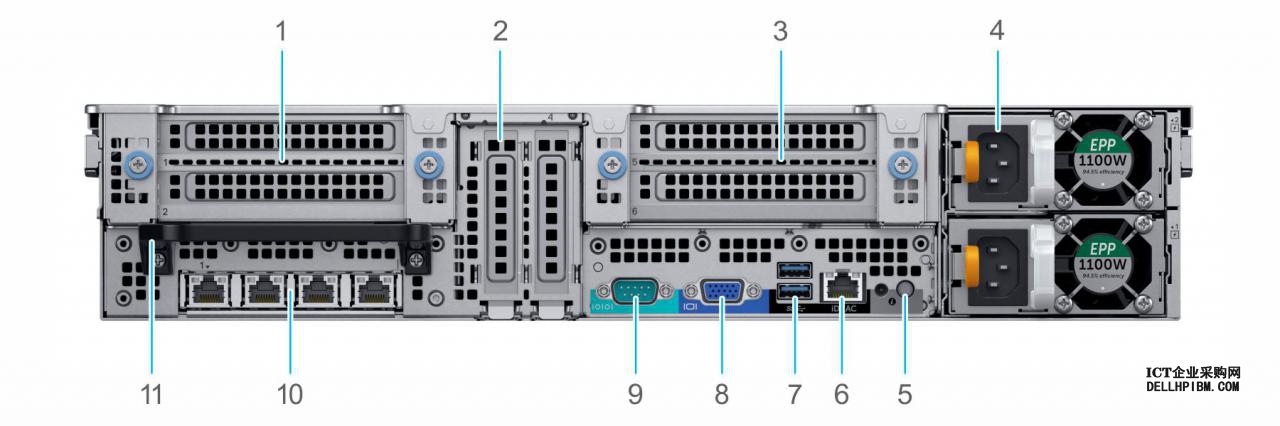

1. 提升板 1 - 全高 PCIe 扩展卡（插槽 1 和 2）
2. 半高 PCIe 扩展卡插槽位于系统板上（插槽 3 和 4）
3. 提升板 2 - 全高 PCIe 扩展卡插槽（插槽 5 和 6）
4. 电源设备（2 个）
5. 系统识别按钮
6. iDRAC9 专用端口
7. USB 3.0 端口（2 个）
8. VGA 端口
9. 串行端口
10. NIC 端口 (4)
11. 背面手柄

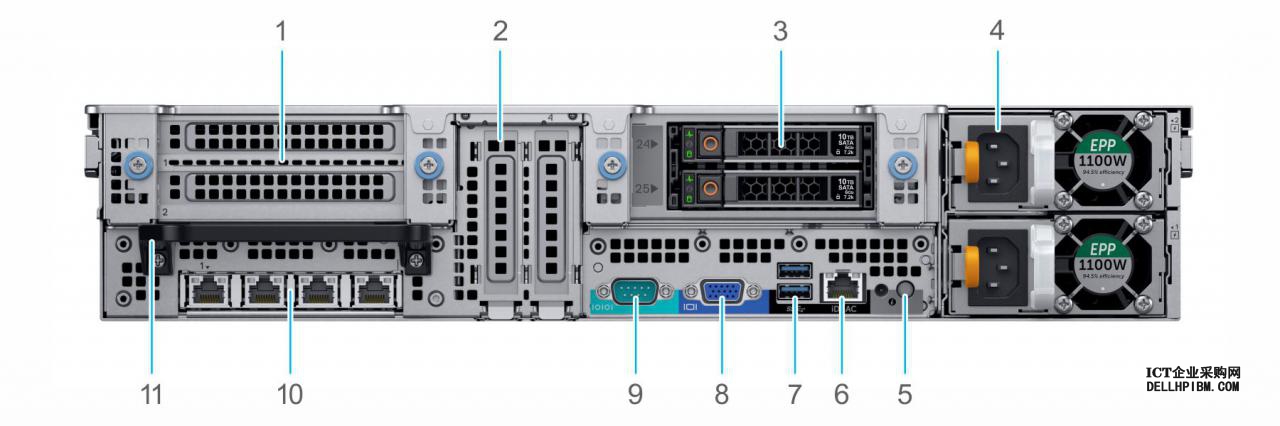

1. 提升板 1 - 全高 PCIe 扩展卡插槽（插槽 1 和 2）
2. 半高 PCIe 扩展卡插槽位于系统板上（插槽 3 和 4）
3. 背面驱动器 (2)
4. 电源设备（2 个）
5. 系统识别按钮
6. iDRAC9 专用端口
7. USB 3.0 端口（2 个）
8. VGA 端口
9. 串行端口
10. NIC 端口 (4)
11. 背面手柄

有关详细信息，请参阅产品文档页面上的《Dell EMCPowerEdgeR840 技术规格》。

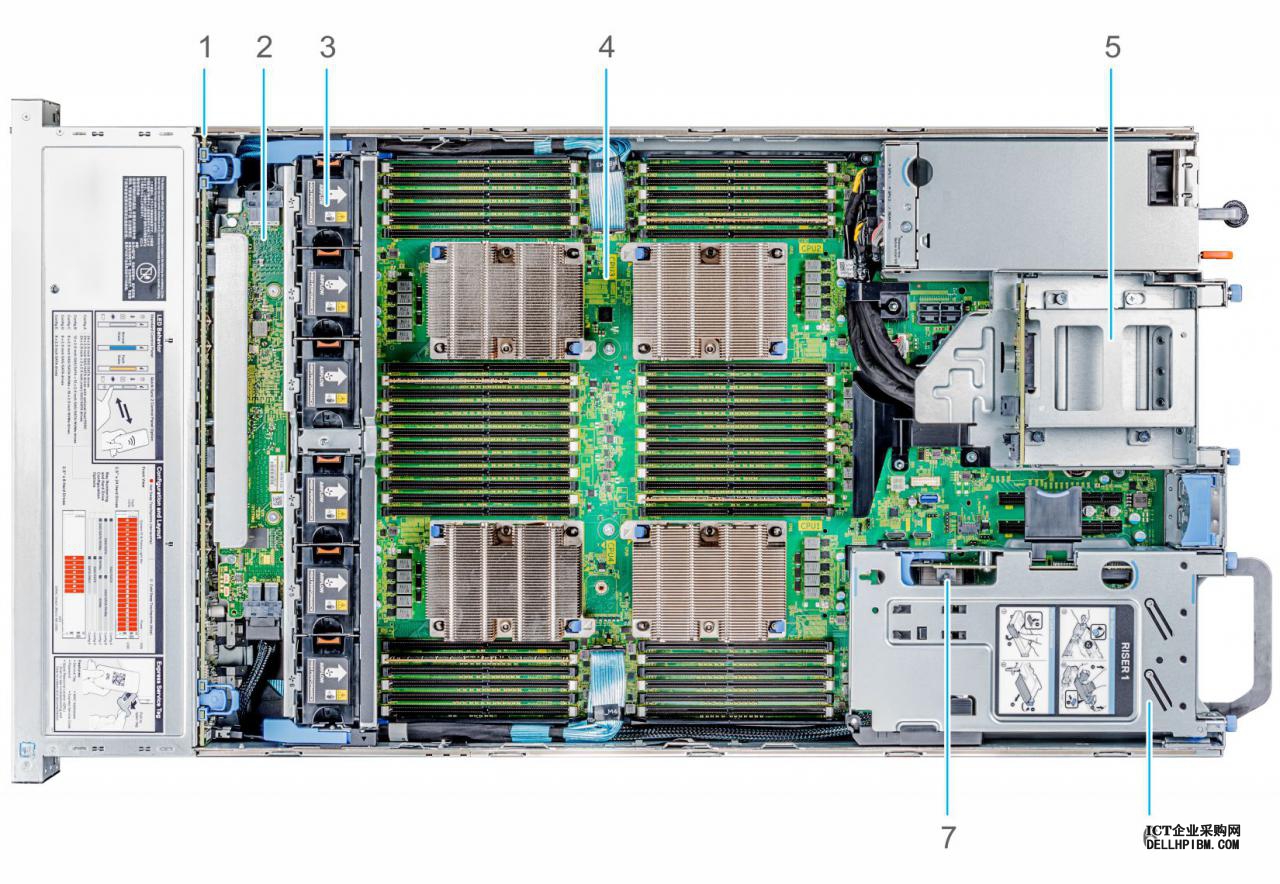

系统内部

注: 可热插拔的组件具有橙色触点，不可热插拔的组件具有蓝色触点。

1. 驱动器背板
2. SAS 扩展器板
3. 冷却风扇（6 个）
4. 系统板
5. 全高扩展卡提升板 2
6. 全高扩展卡提升板 1
7. 防盗开关

1. 驱动器背板
2. SAS 扩展器板
3. 冷却风扇（6 个）
4. 系统板
5. 驱动器固定框架（背面）
6. 全高扩展卡提升板 1
7. 防盗开关
