戴尔服务器如何配置远程管理卡(IDRAC9)适用于戴尔R440/R540/R640/R740/T440/T640/R840/R940等服务器

以下配置方法适合于所有戴尔14G服务器,包括全系列戴尔服务器,标准版适用于R440/R540/R640/R740/T440/T640/R840/R940等配置有IDRAC9远程管理卡标准版的戴尔服务器

配置 iDRAC 9

Dell Remote Access Controller (iDRAC)标配于全系列戴尔服务器,主要用于方便IT管理员进行远程工作,特别适用于大中型企业远程机房设备管理、电信机房托管、跨地区、跨国的服务器远程管理。

iDRAC9目前应用于14G戴尔服务器上,由于戴尔和EMC合并,戴尔的14代服务器已经由Dell改为Dellemc,而iDRAC9从界面上,设置上,功能上,也有了比较大的变化。下面我们简单介绍一下iDRAC9的一些使用和设置。



配置 iDRAC 9

一.用于设置 iDRAC IP 地址的选项

戴尔服务器出厂时,iDRAC IP标配为DHCP设置。如内网有DHCP服务器,则会由DHCP服务器自动分配IP地址给远程管理卡。IT管理员只需要打开服务器电源,即可以知道iDRAC IP地址。



戴尔代理商

如果没有DHCP服务器,或者不想使用DHCP分配,则使用以下方法重新配置IP地址。

   1、打开服务器电源,在开机自检过程中按F2。

戴尔代理商

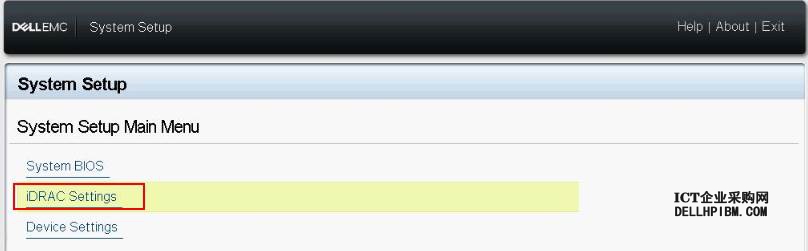

2、在系统设置主菜单页面中,单击iDRAC 设置。此时将显示 iDRAC 设置 "页面。

戴尔代理商

3、单击网络。此时将显示 Network (网络)页面。

戴尔代理商

  1. 指定网络设置。在启用 NIC 下,选择已启用
    SHARED LOM (1、2、3或4)将与主板上的一个 NIC 共享
    专用 NIC将使用专用网络接口

    戴尔代理商

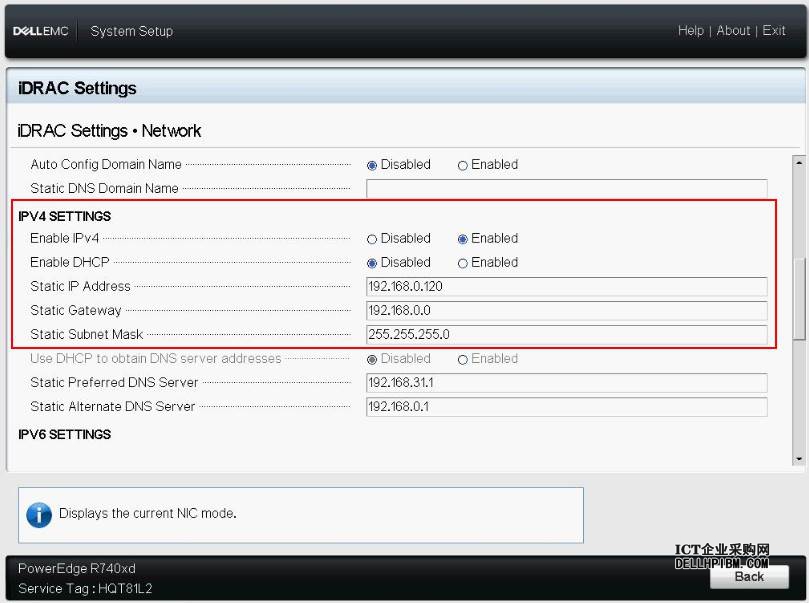

  2. 根据本地配置设置 IPv4 或 IPv6 网络设置

    戴尔代理商

  3. 单击后退,单击完成,然后单击。保存网络信息并重新引导系统

    戴尔代理商

    戴尔代理商

iDRAC 配置现在已完成。可以使用任何支持的浏览器(IE、Firefox、Chrome、Safari)访问 iDRAC Web 用户界面。如上图所示,我们在浏览器上键入 192.168.0.120访问iDRAC

连接到 iDRAC 接口时,将显示以下消息:此网站的安全证书有问题。这是因为来自 iDRAC 的 SSL 证书是自签名的,由外部提供商确认。要进行连接,请单击"继续浏览此网站"。即最下面红色X的选项。

戴尔代理商

点击Continue to this web site(not recommended)后,会出现登录界面。

此处用户名和密码,与iDRAC8有比较大的不同。iDRAC9使用全新的UI管理界面并且采用了Secure Password技术。所有服务器出厂时会随机附有一个唯一的IDRAC默认密码,除非在购买的时候,选择Legency选项,则默认密码为calvin。出厂默认的安全密码位于服务器Service Tag标签卡的底部,如果此时IDRAC默认密码显示为空,则表示默认密码为calvin。所有受支持的戴尔服务器的iDRAC用户名仍然为 root
